С выходом нового iPad, компания eXcase снова дает советы по разборке нового гаджета от Apple. Зачем нам это надо? Мы стремимся помочь нашим клиентам сэкономить на моддинге и дать понять почему услуги по сборке-разборке не так дешевы, как бы хотелось. Ознакомившись с инструкцией можно самостоятельно разобрать iPad и принести на моддинг заднюю крышку, это защити остальные элементы планшетника от возможных повреждений. Так же этот пошаговый мануал будет полезет тем, кто захочет самостоятельно починить свой iPad.

В свое время мы уже рассказали, как разобрать iPhone 2G, iPhone 3G/3GS, iPhone 4, iPhone 4S, iPad, iPad 2, теперь мы разберем новинку от Apple - New iPad.

Хотим обратить внимание, что данная инструкция носит ознакомительный характер, это только наш взгляд на разборку, он может быть не верным, все действия произведенные по данной инструкции выполняются на свой страх и риск, компания eXcase не несет какой-либо ответственности за поломки, неисправности, потери гарантии после разборки по данной инструкции.

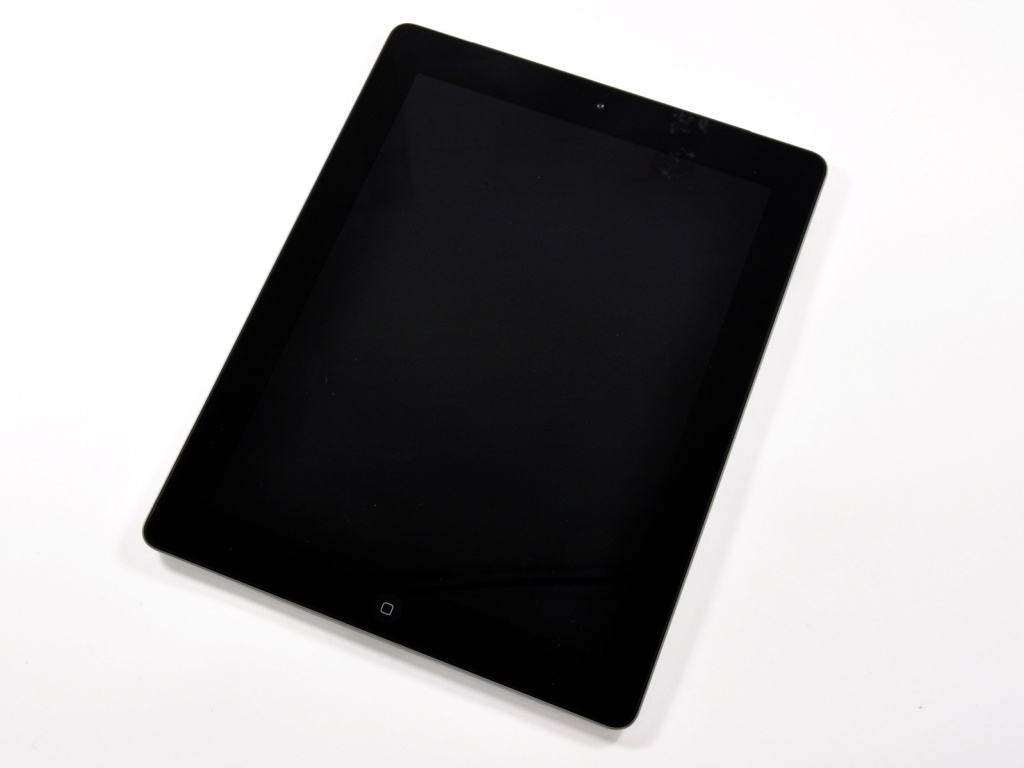

Новый iPad не сильно визуально отличается от своего предшественника внешне, отличия в основном скрыты внутри и в новом Retina-дисплее.

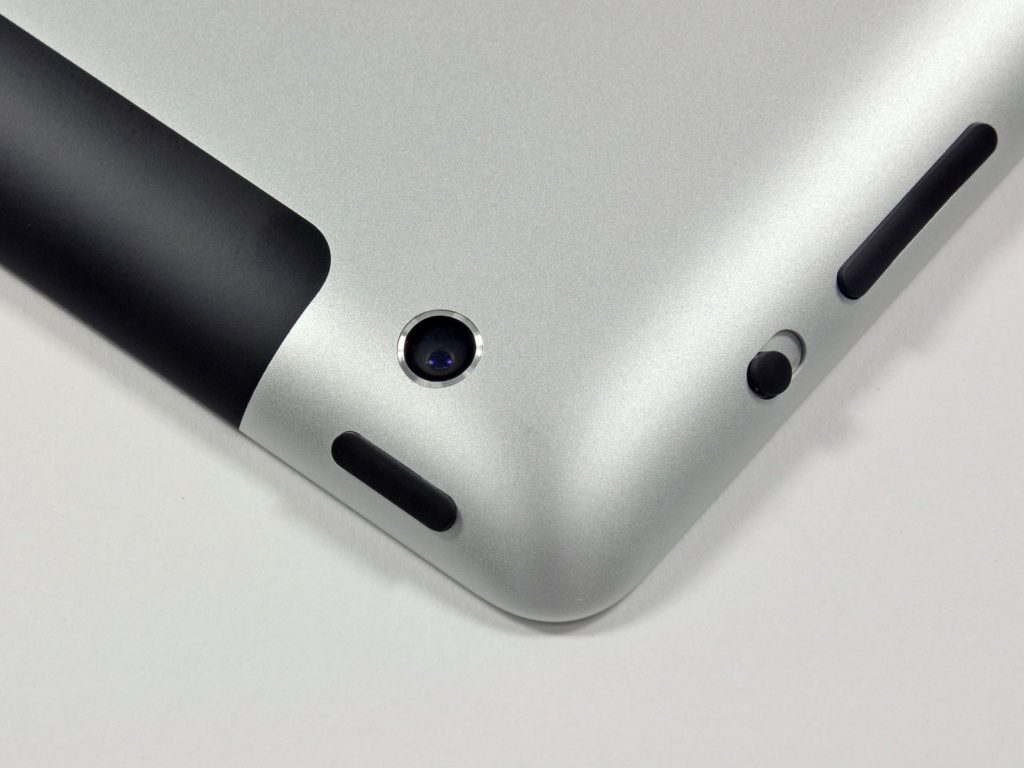

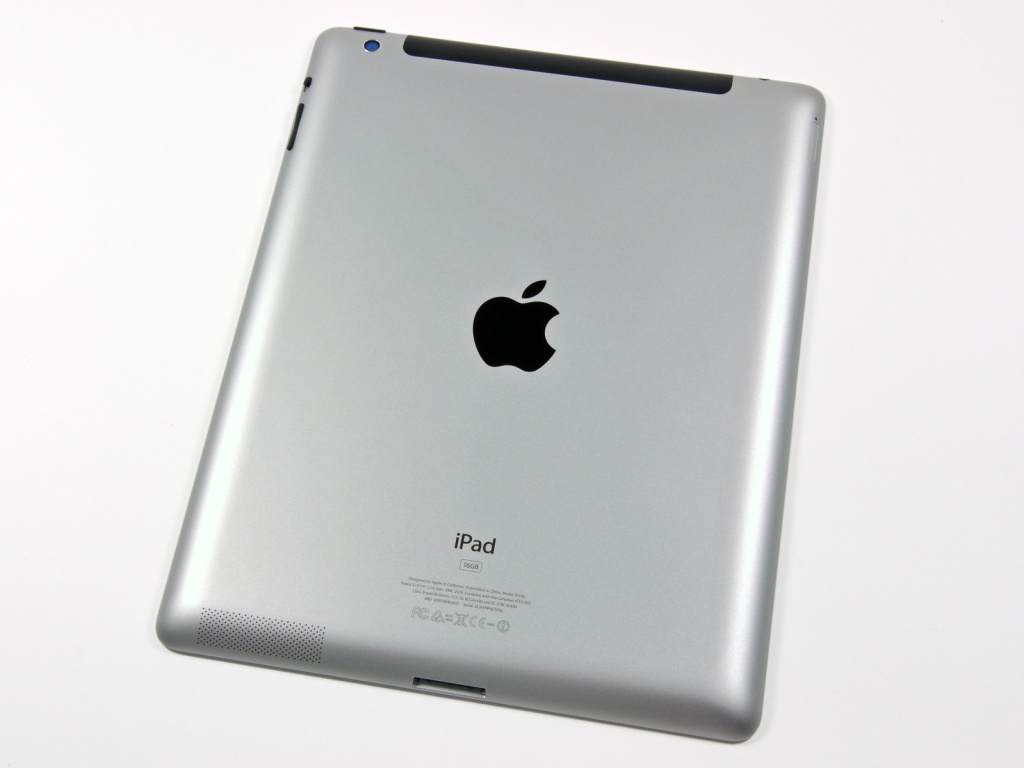

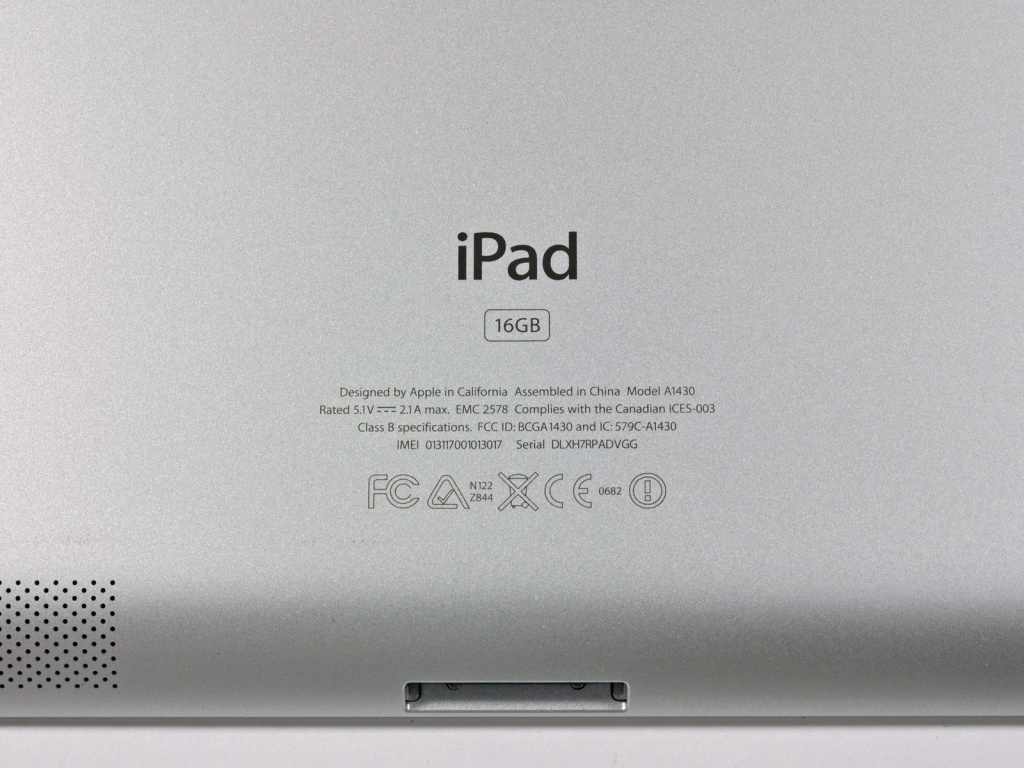

Отличаются и надписи на задней крышке new iPad, но не значительно.

Новый планшетник от Apple порадует своих владельцев - характеристиками:

9,7 дюймовый экран с разрешением 2048х1536 пикселей,

5 мегапиксельная HD камера, снимающие видио в Full HD (1080p),

Двухядерный процессор Apple A5X.

Увеличение толщины и веса, по сравнению с предшественником, не значительна.

Традиционно разборку планшетника начинаем со снятия экрана вместе с тачскрином.

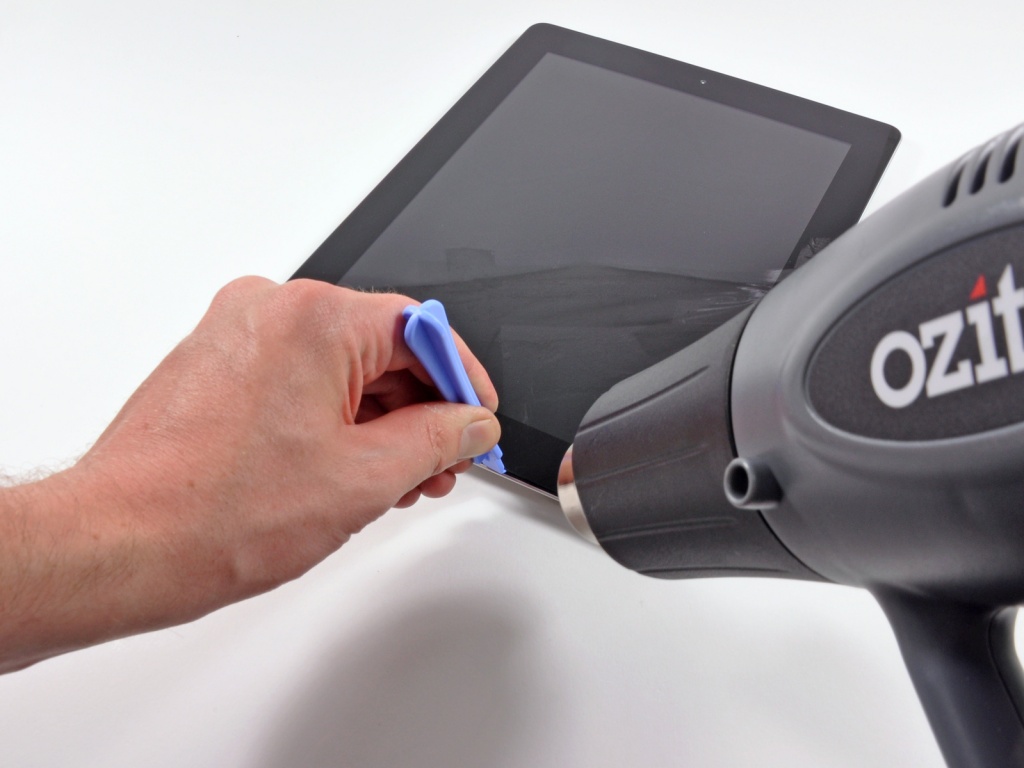

Нагреваем строительным феном по периметру экрана и аккуратно поддеваем пластиковой лопаткой.

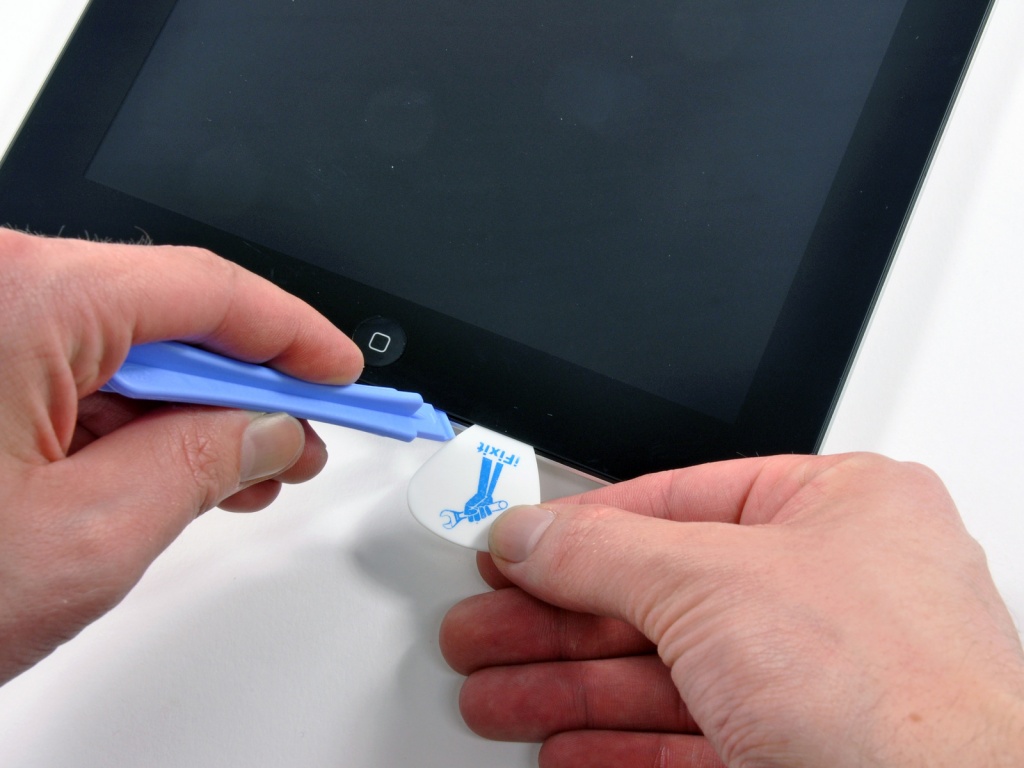

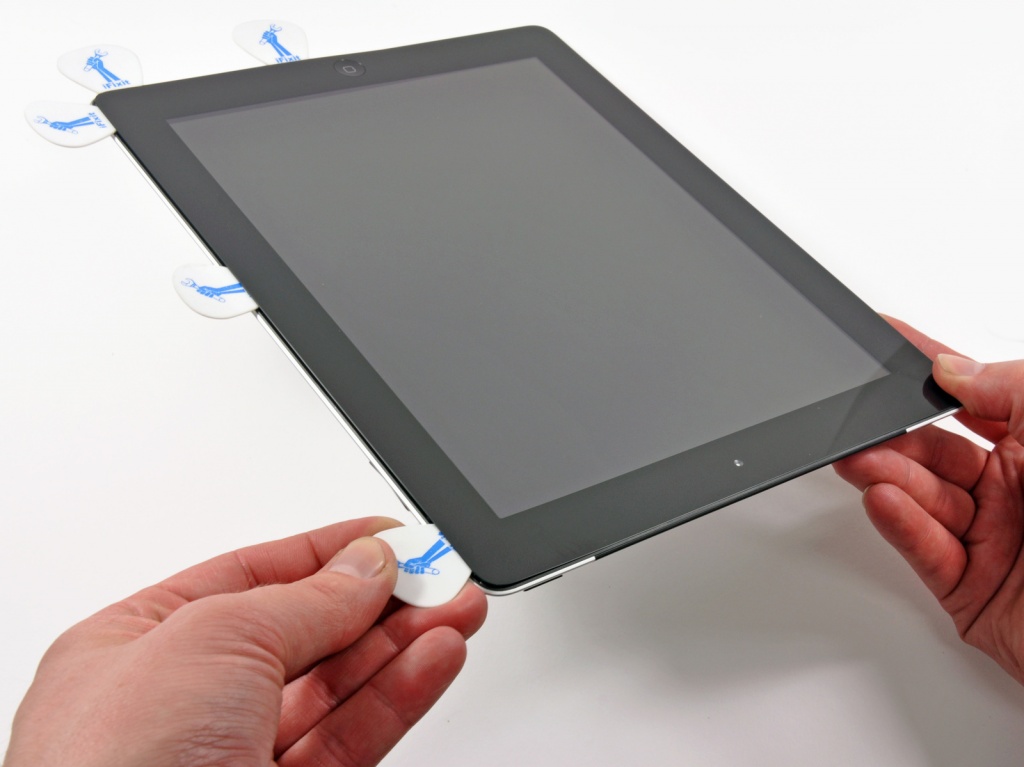

Процесс снятия экрана new iPad достаточно просто - подогреваем - поддеваем, вставляем пластиковый гитарный медиатор (он наиболее удобен для этих целей). Если нет медиатора вы можете подставлять любые плоские куски пластика.

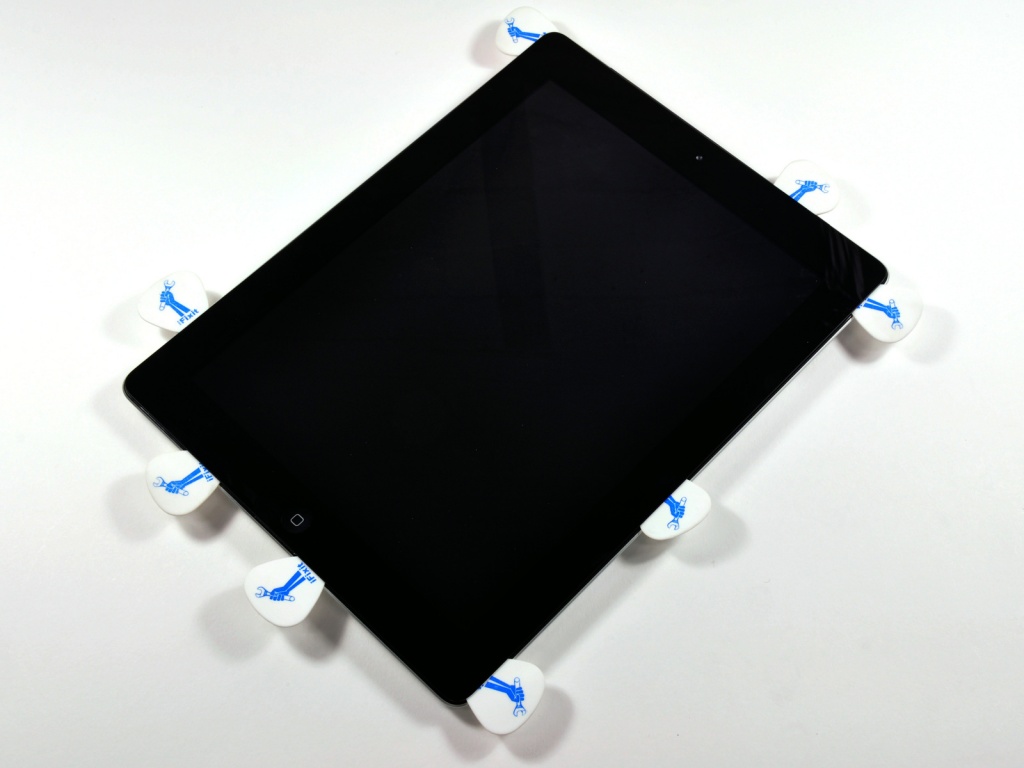

Вы должны полностью по периметру отклеить экран от липкого слоя.

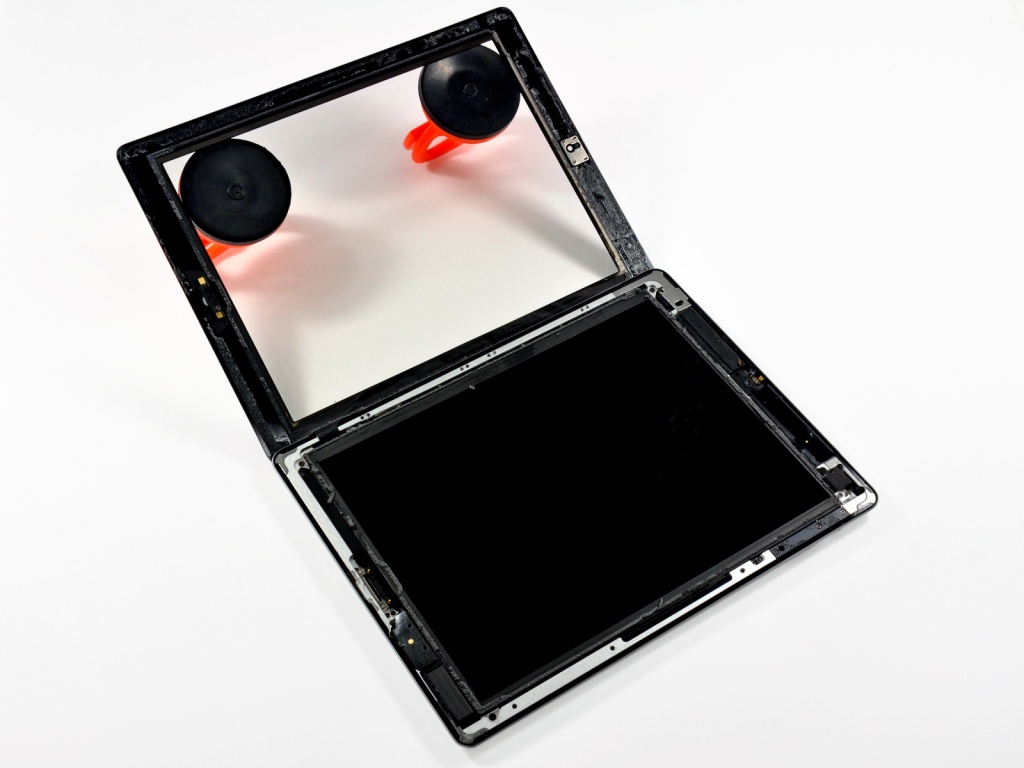

Когда экран со всех сторон поддет - можно снимать тачскрин. Для удобства можно взять вакуумные присоски.

Приспособление для снятия экрана у нового iPad

Тачскрин поднял и мы добрались до самого retina-дисплея.

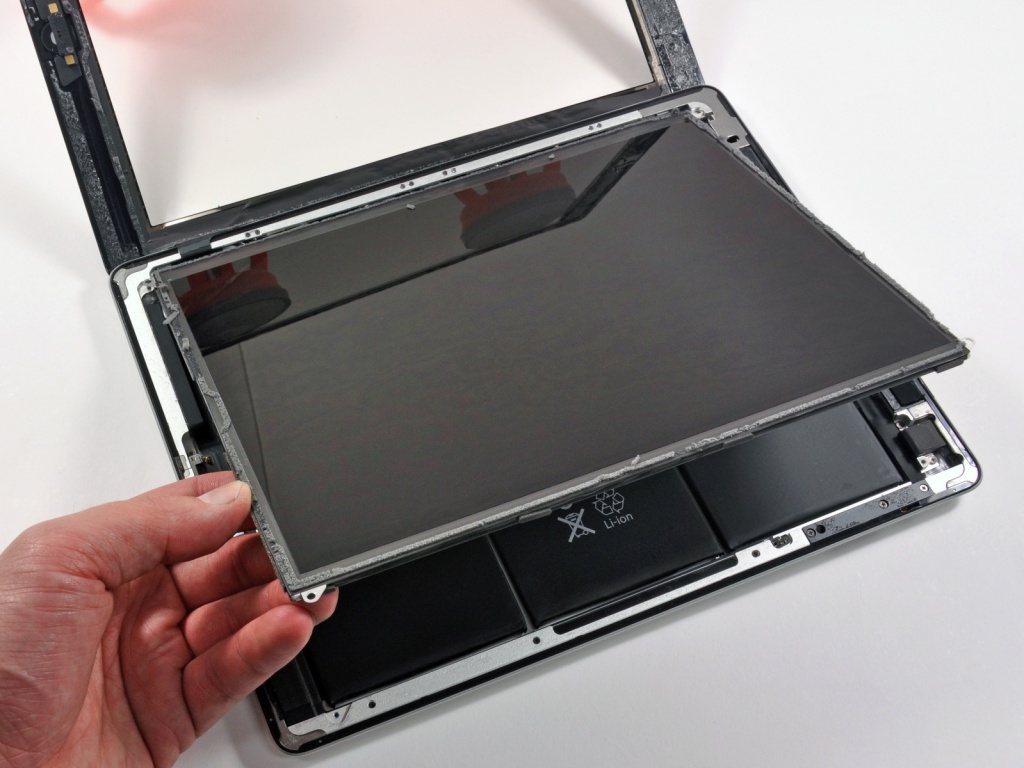

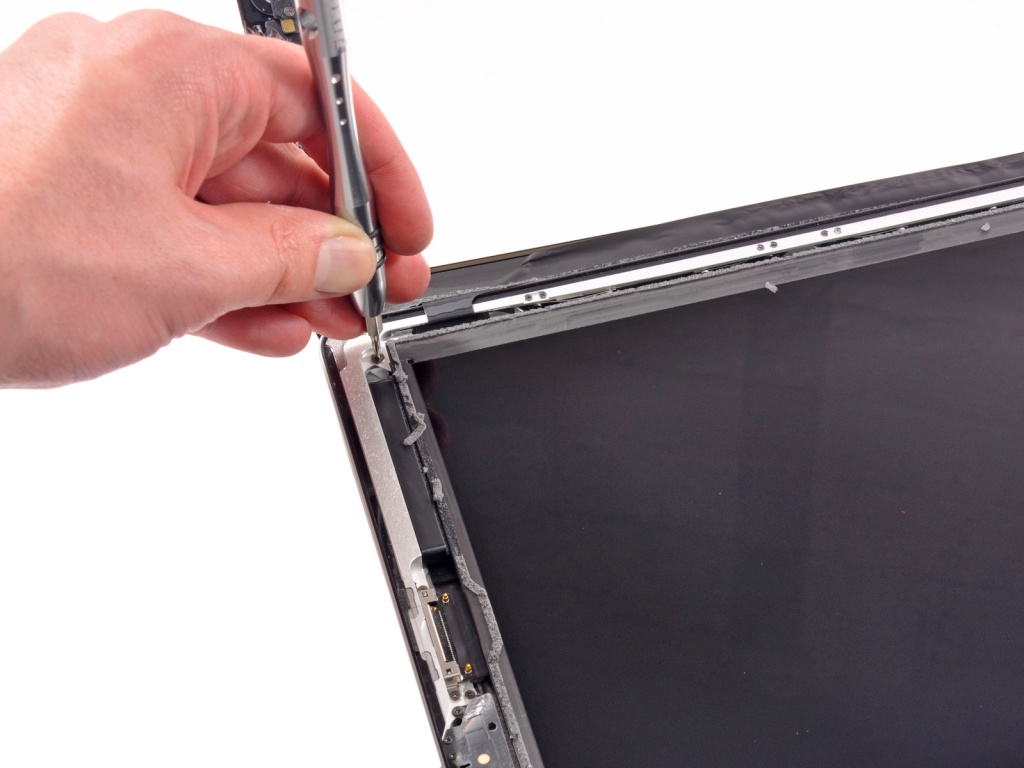

Дальше откручиваем винт крепления экрана и мы можем снять дисплей iPad 3.

Выкручиваем винты держащие экран New iPad

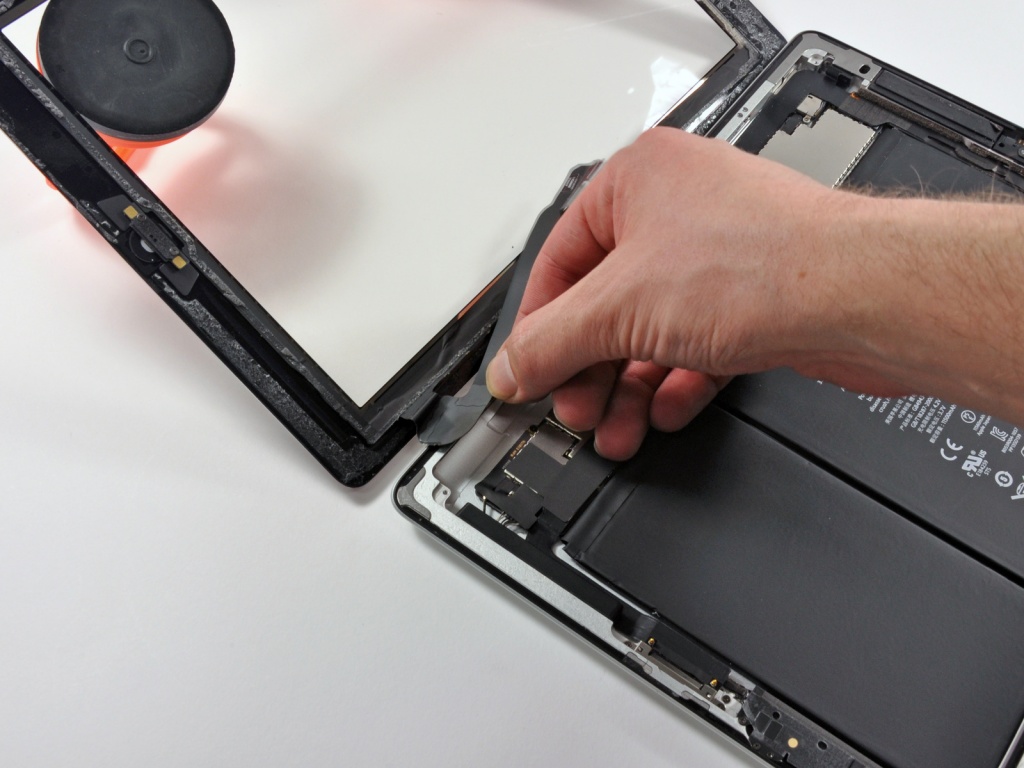

Будьте аккуратны - дисплей еще держит шлейф.

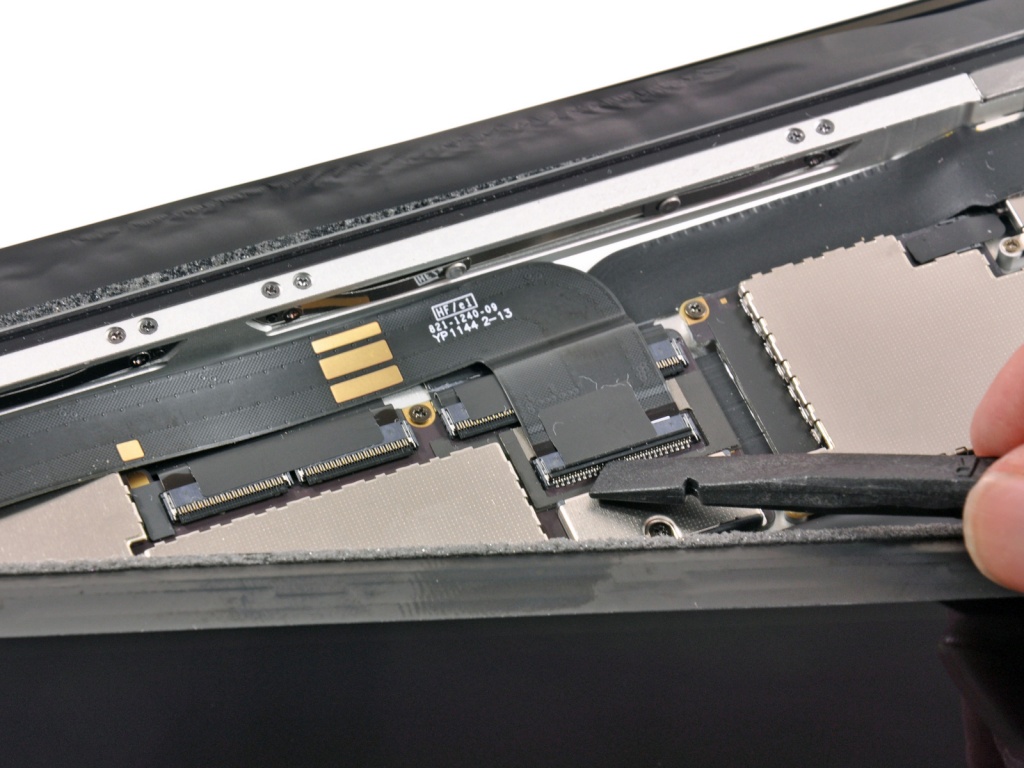

Вот он самый шлейф, аккуратно удаляем и его. Он отличается от шлейфа iPad 2 и не взаимозаменяем.

New iPad - кабель питания и управления экрана

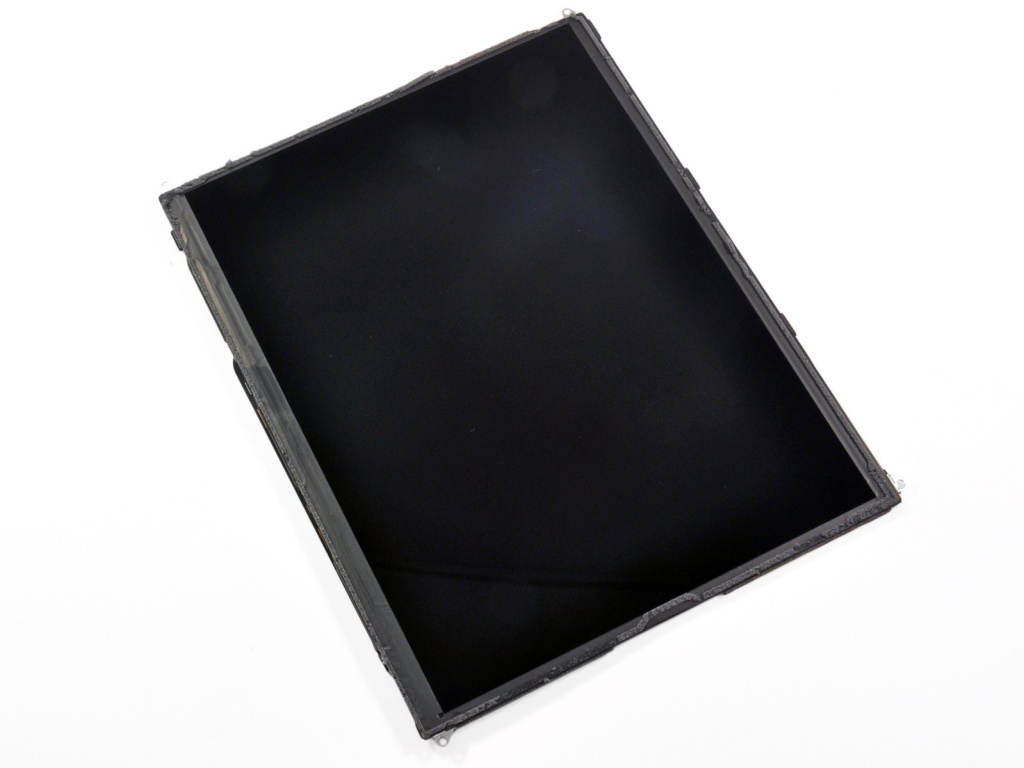

Теперь отключив дисплей, мы можем рассмотреть его внимательно. В данном образце используется матрица от Samsung.

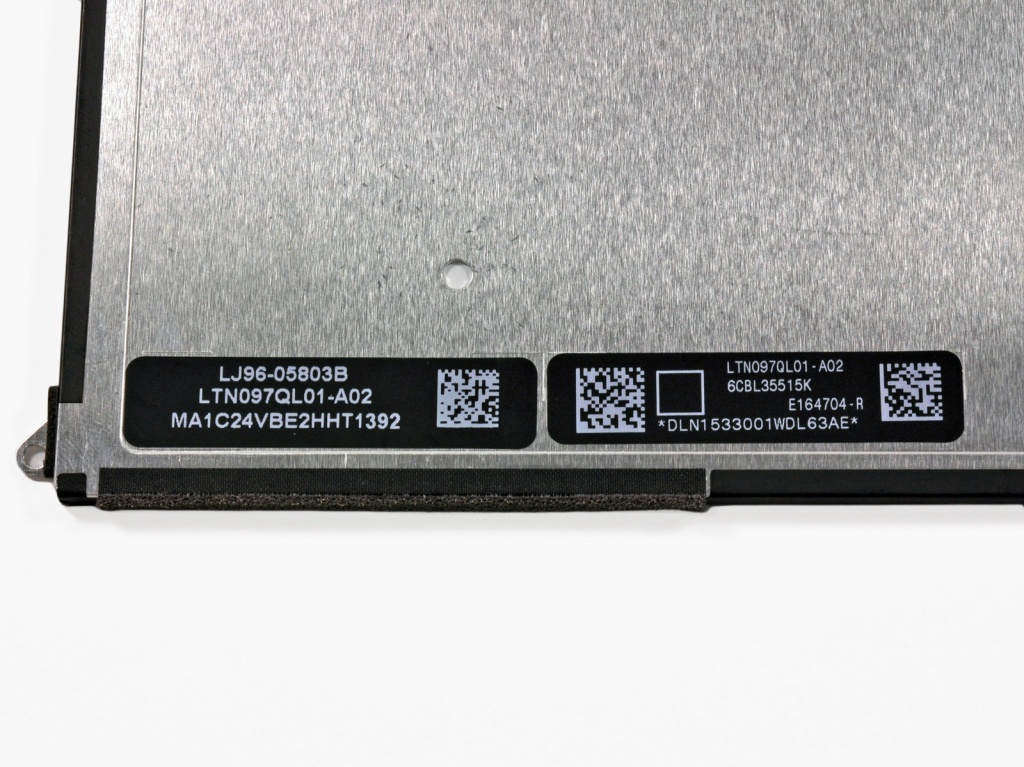

На следующих фото можно изучить маркировки дисплеев к new iPad.

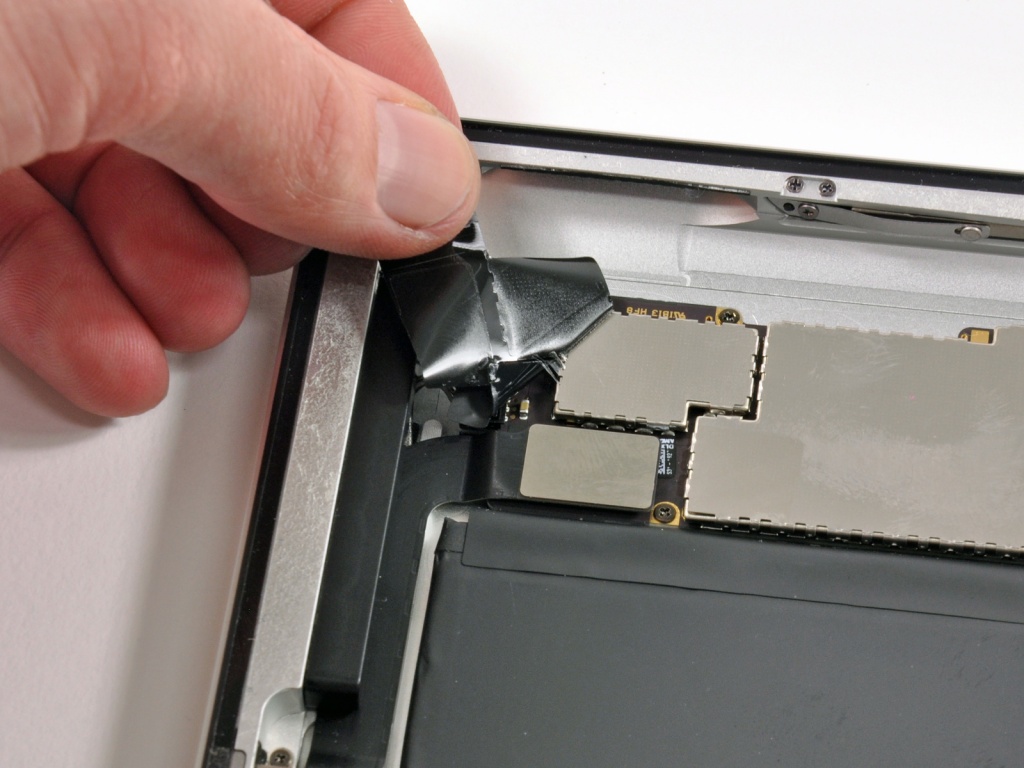

Приступаем к изучению материнской платы и ее креплений.

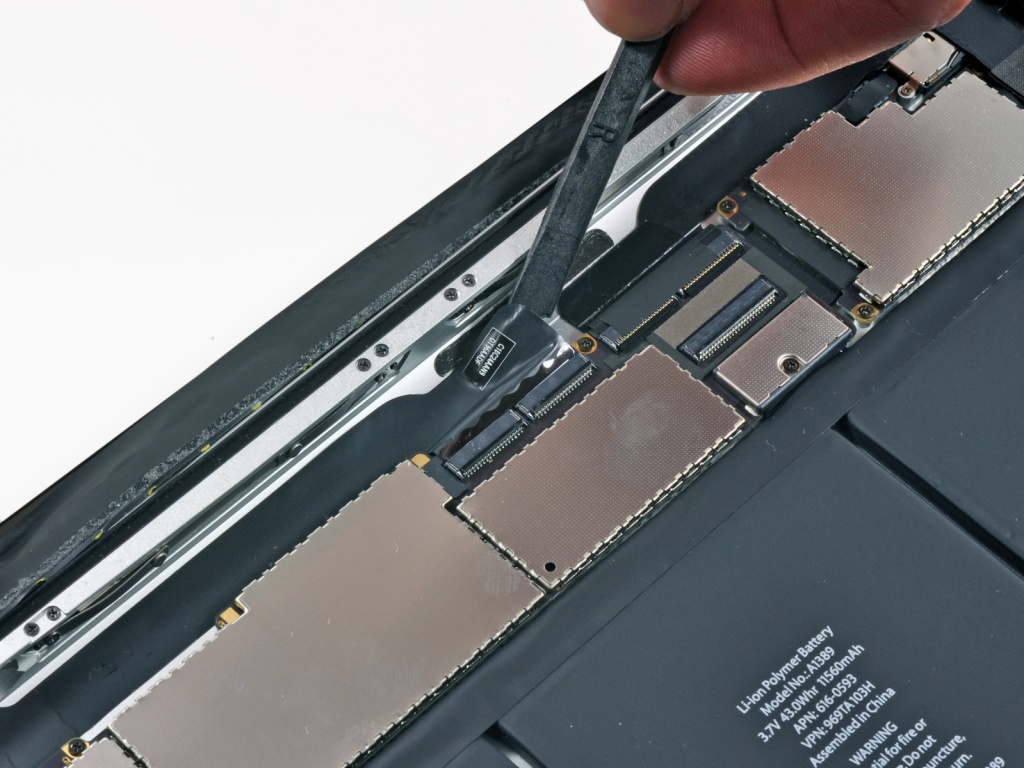

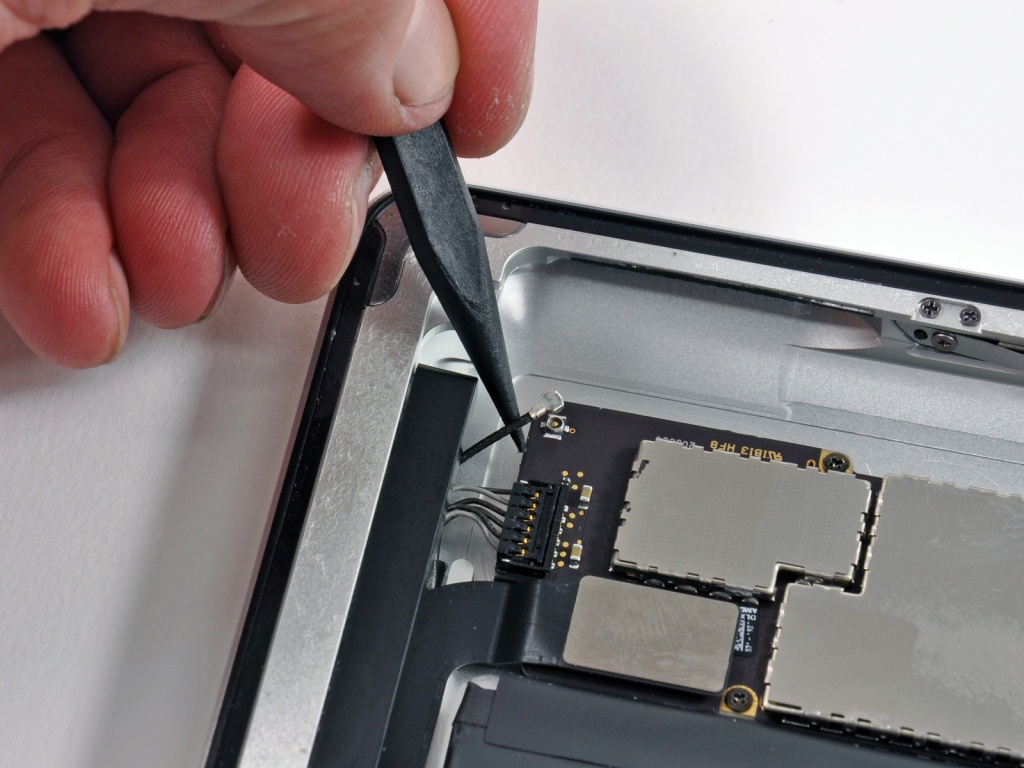

New iPad - отсоединяем материнскую плату

Отключаем.

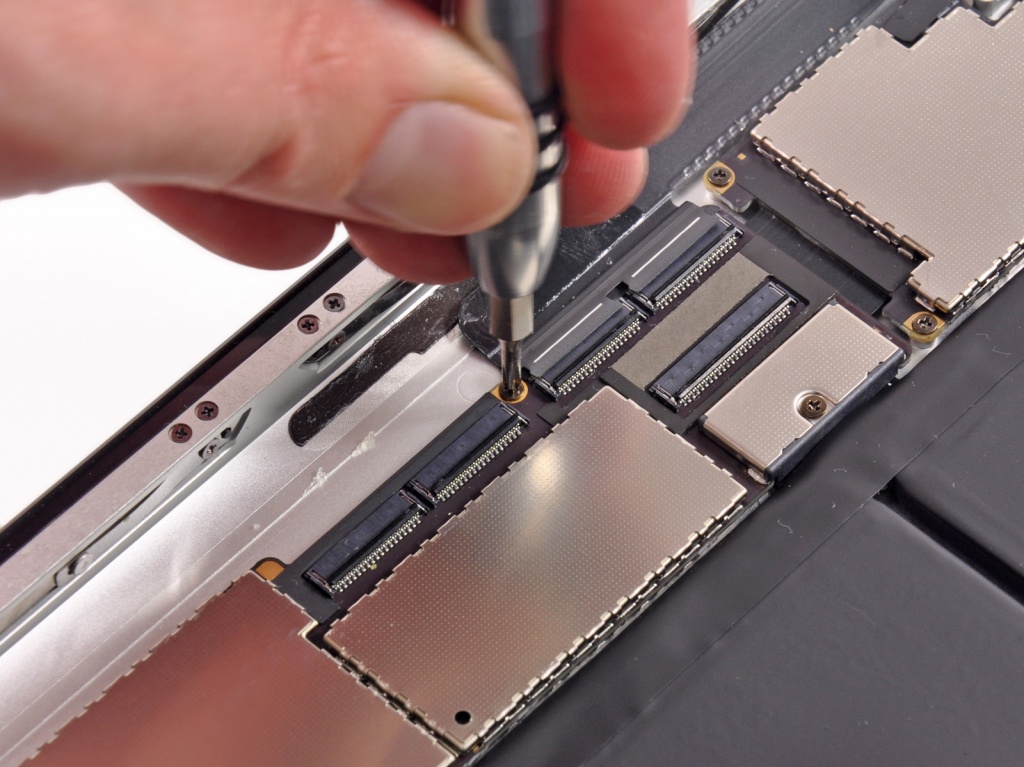

Выкручиваем.

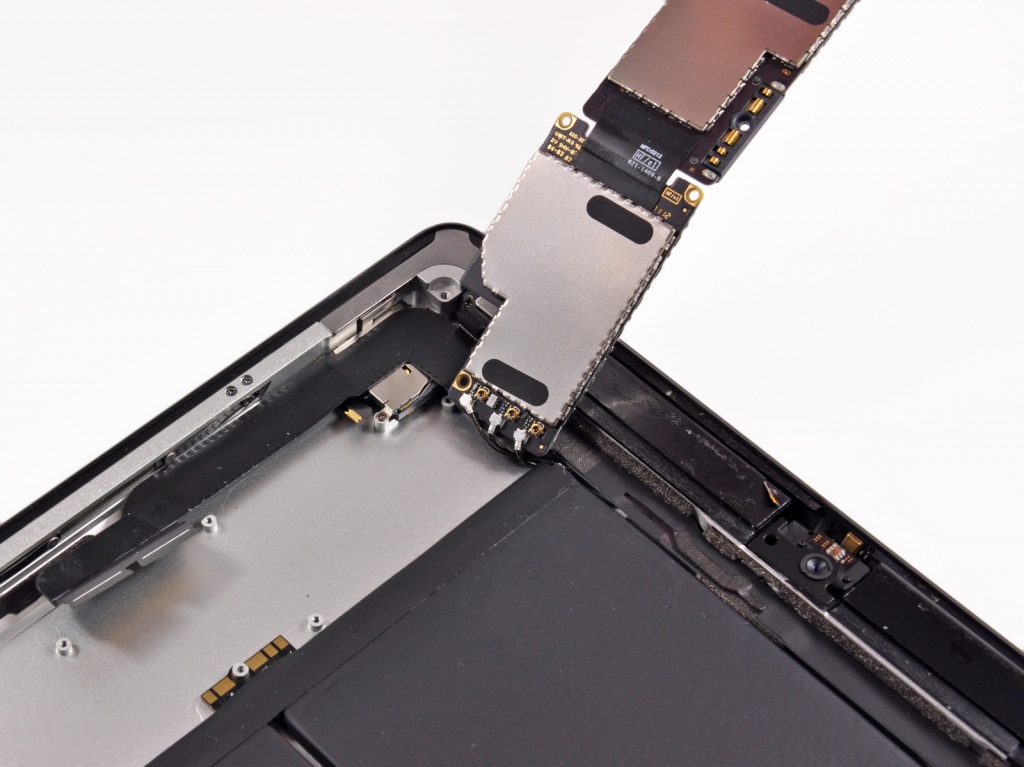

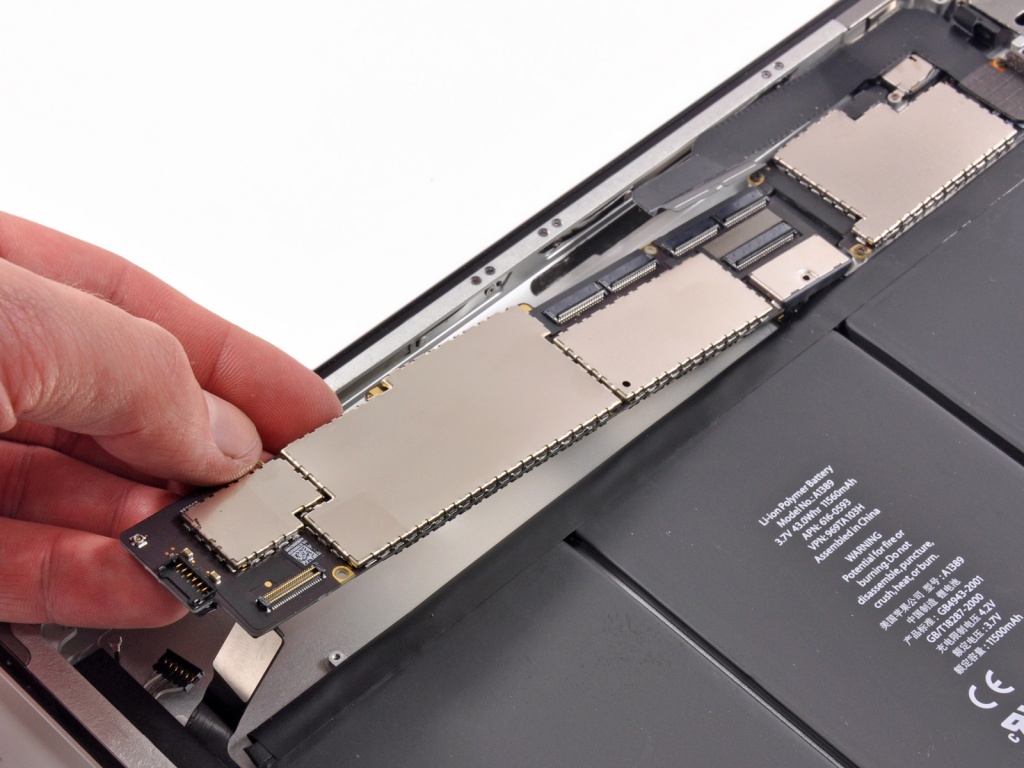

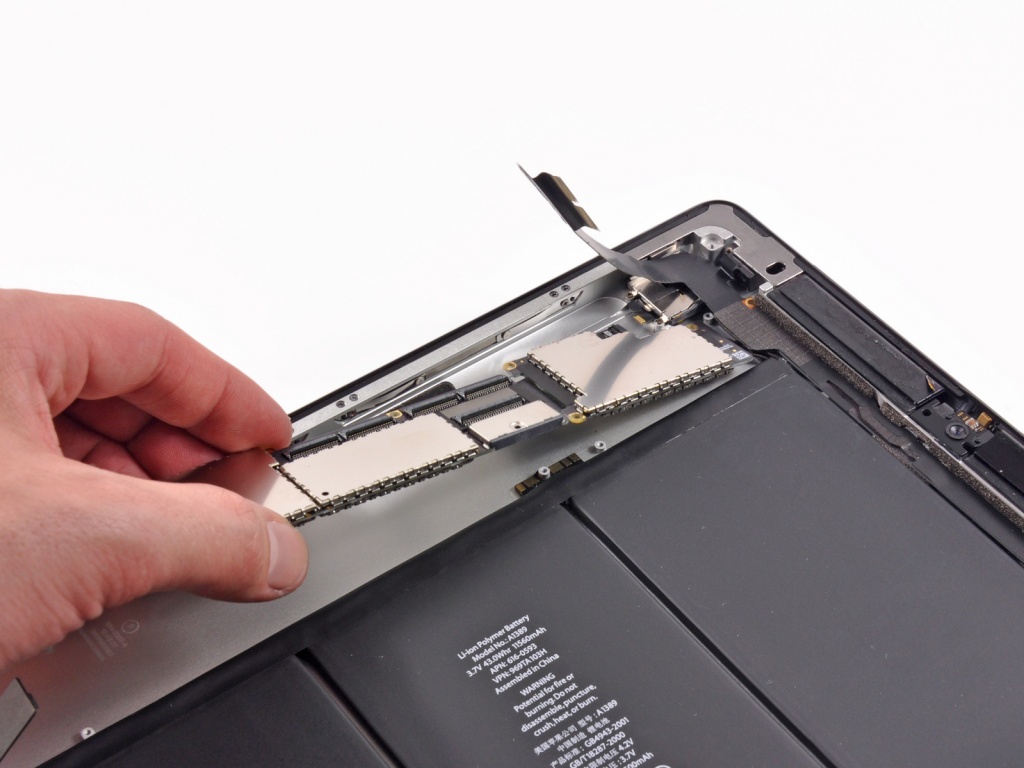

Вынимаем материнскую плату new iPad.

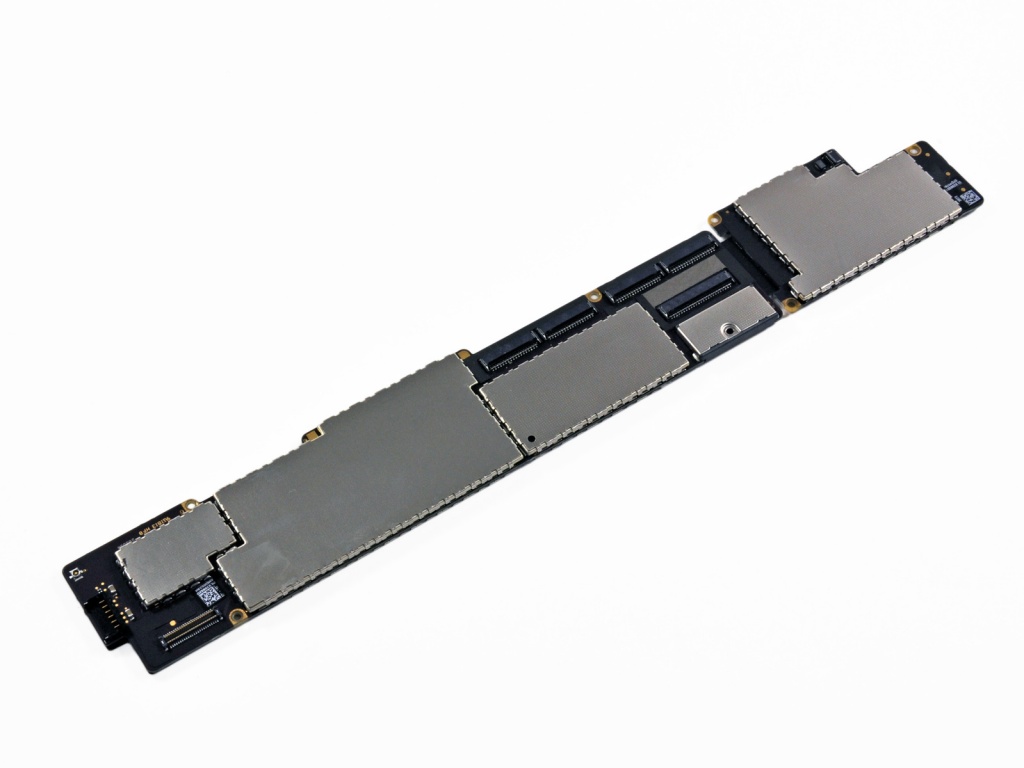

Вот так выглядит материнская плата для new iPad.

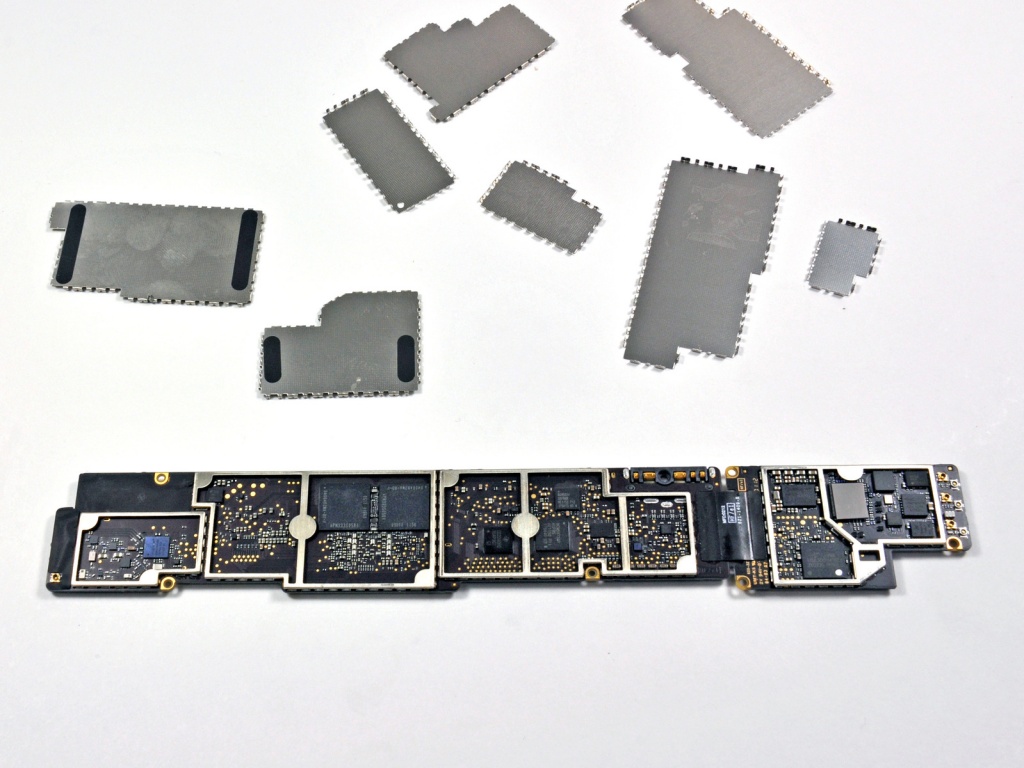

Плата закрыта пластиковыми накладками, они легко снимаются.

Рассмотрим устройство материнской платы new iPad внимательно:

Элементная база материнской платы Нового iPad

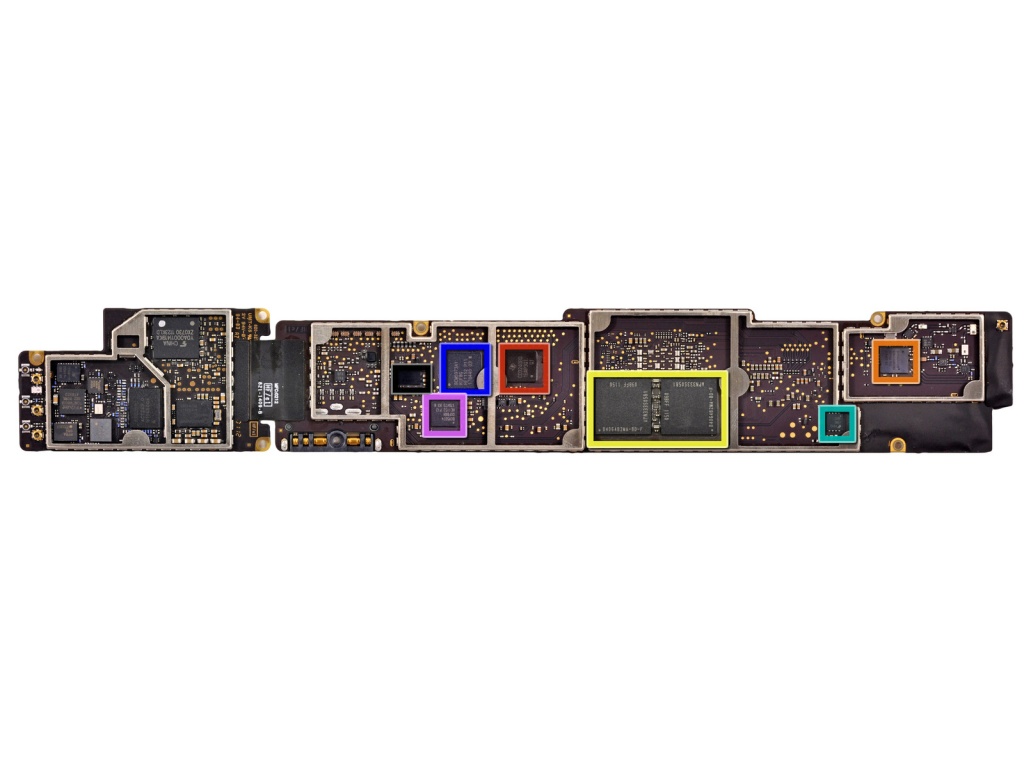

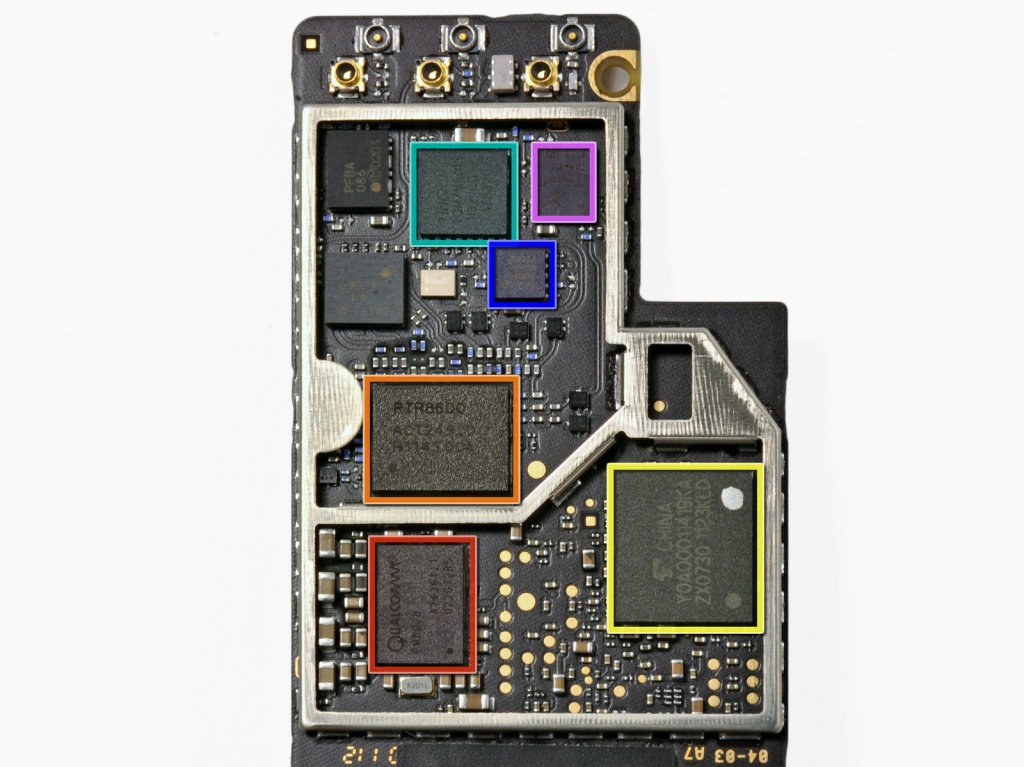

Посмотрим, что стоит на материнской плате new iPad:

Красный квадрат - Texas Instruments CD3240

Оранжевый квадрат - Broadcom BCM4330 802.11a/b/g/n MAC/Basebend/radio с интегрированной поддержкой Blutooth 4.0.+HS и FM-ресивером

Желтый квадрат - 2х4Гб Elpida LP DDR2 = 1GB DRAM

Бирюзовый квадрат - Fairchild FDMC 6683

Синий квадрат - Broadcom BCM5973 I/O контроллер

Фиолетовый квадрат - Broadcom BCM5974 микропроцессор

Черный квадрат - Apple 338S0987

Красный квадрат - Qualcomm PM8028 чип управления питанием

Оранжевый квадрат - Qualcomm RTR8600 multi-band/mode RF ресивер для 3G и 4G LTE

Желтый квадрат - Toshiba Y0A0000 Memory MCP

Бирюзовый квадрат - Triquint TQM7M5013

Синий квадрат - Avago A5904

Фиолетовый квадрат - Skyworks SKY77468-17

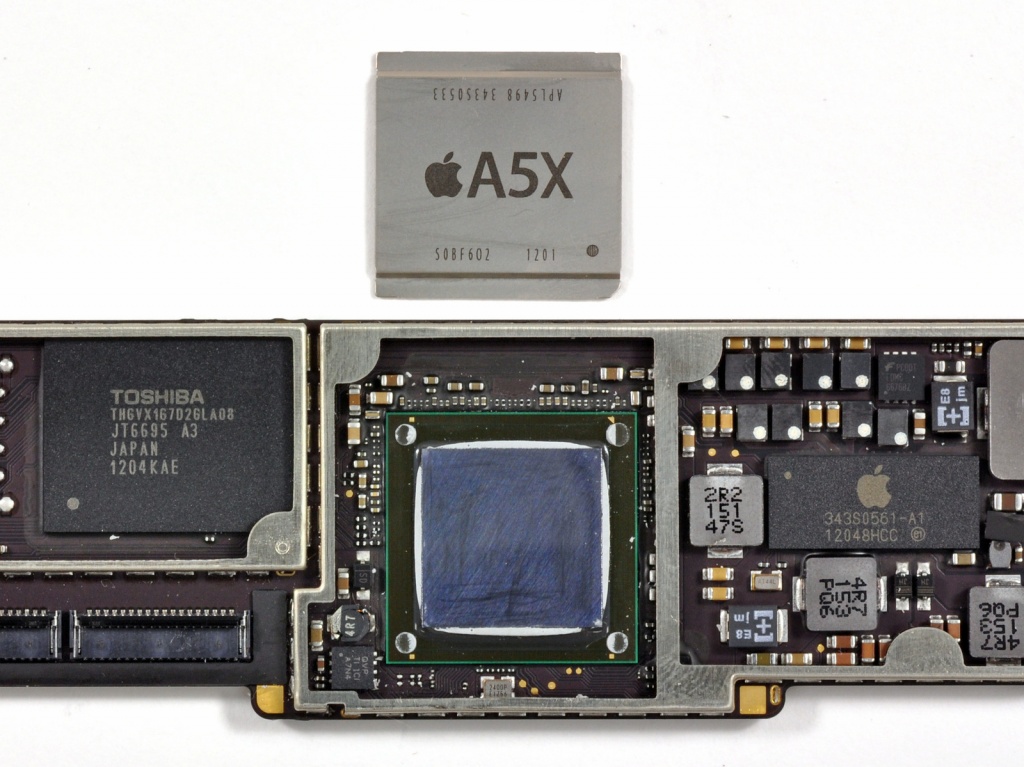

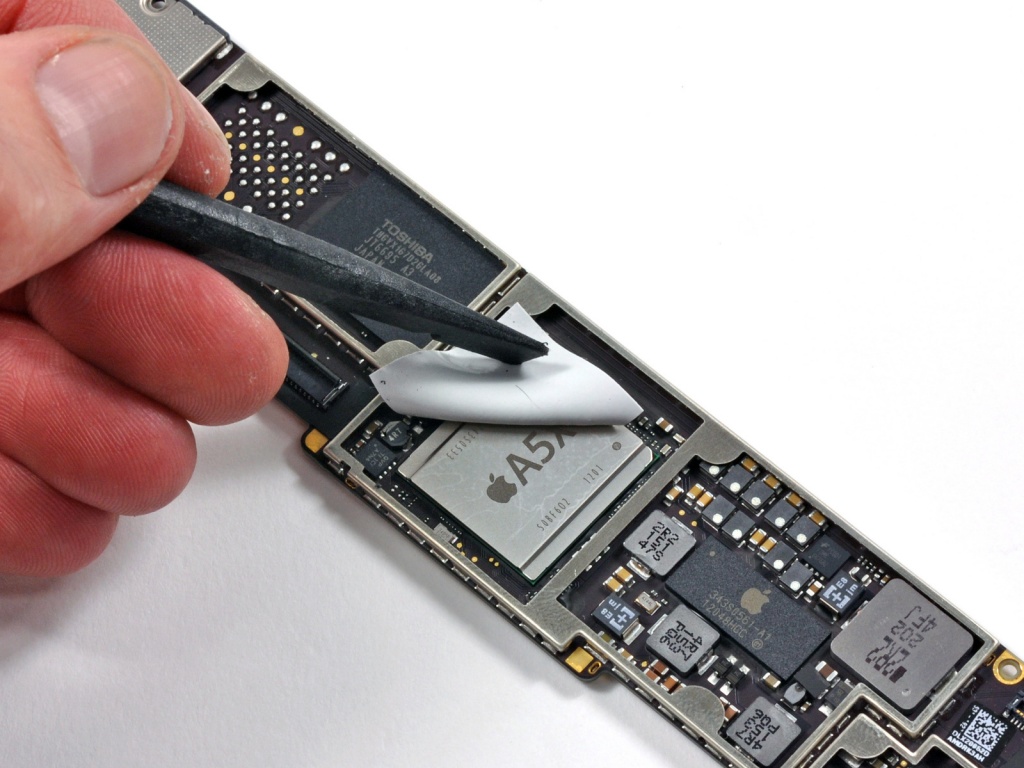

Дальше снимаем защитную наклейку и находим новый процессор от Apple - A5X.

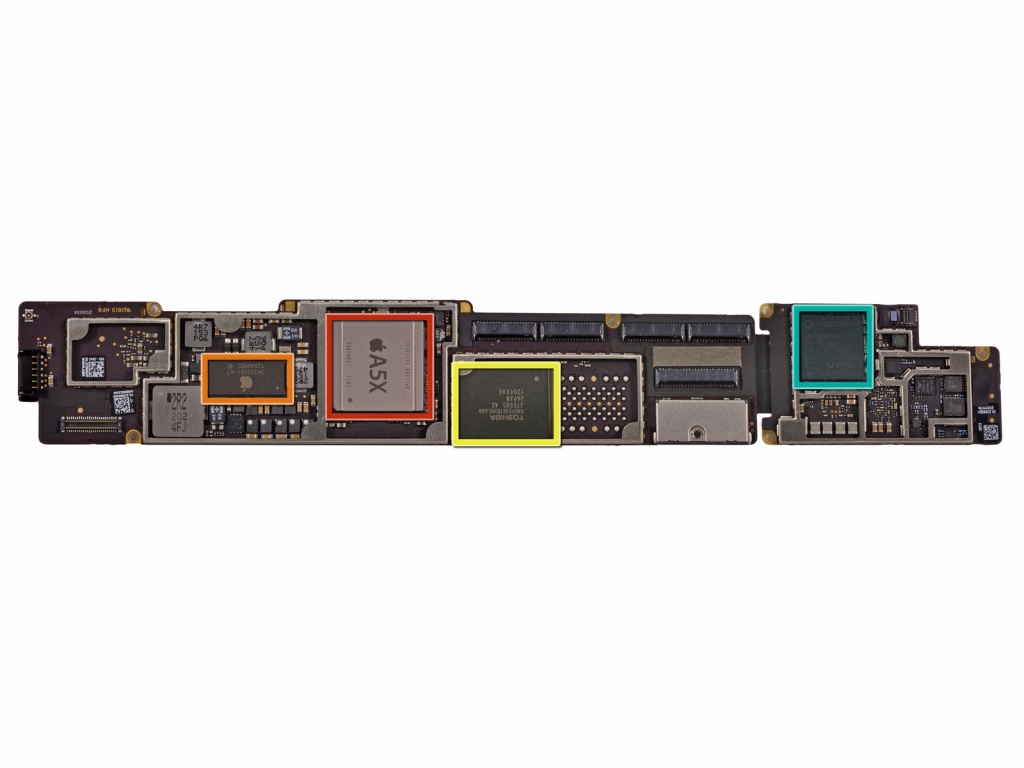

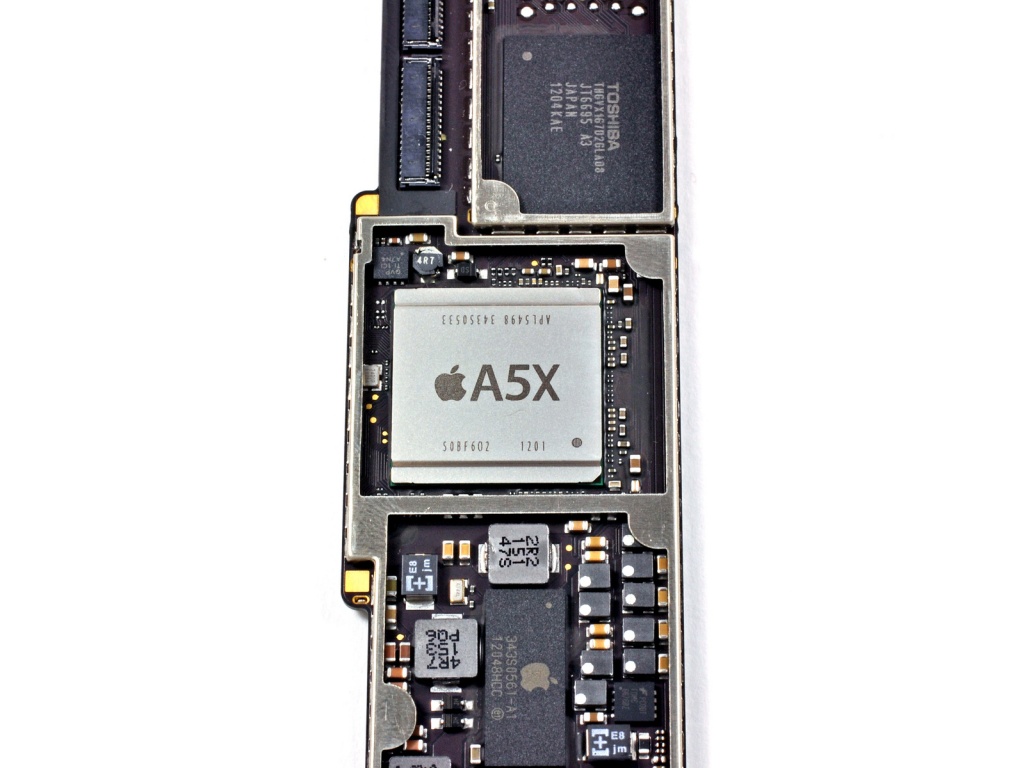

Рассмотрим, что находится на другой стороне платы вместе с процессором А5Х:

Красный квадрат - сам процессор Apple А5Х

Оранжевый квадрат - Apple 343S0561 - этот чип выглядит, как улучшенный 343S052, что был найдет в iPad 2 и управлял питанием

Желтый квадрат - MLC Flach от Toshiba

Бирюзовый квадрат - Qualcomm MDM9600 - 3G и 4G модем для радиосетей

Синий квадрат - Skyworks 77469

Фиолетовый квадрат - Avago A7792

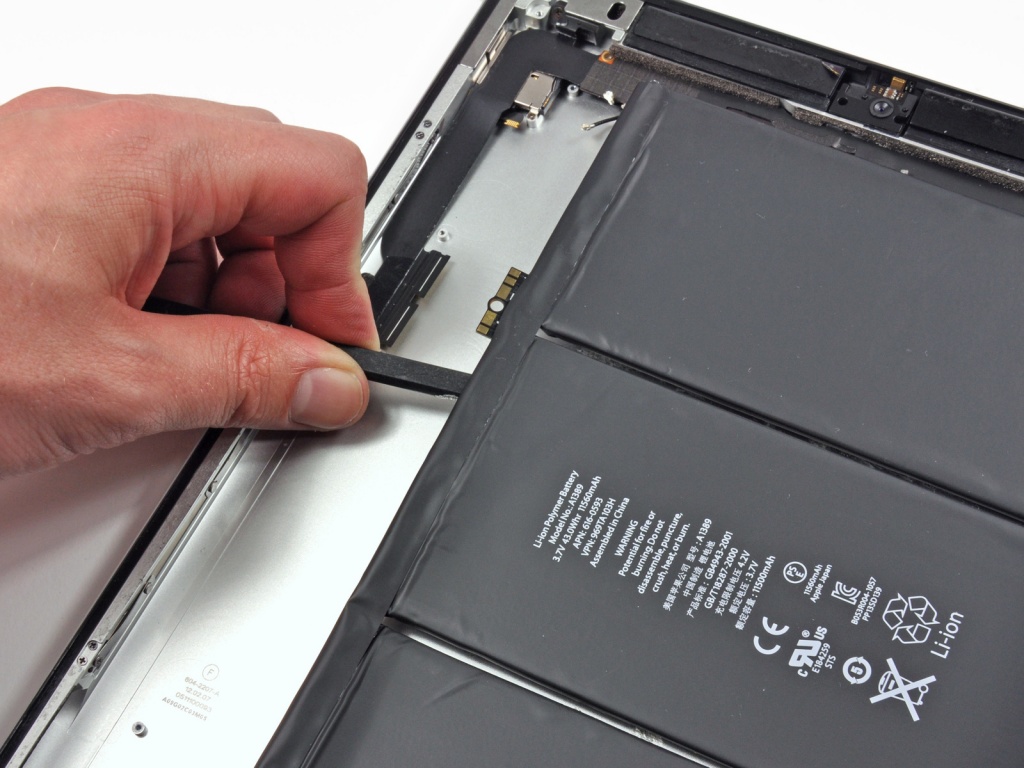

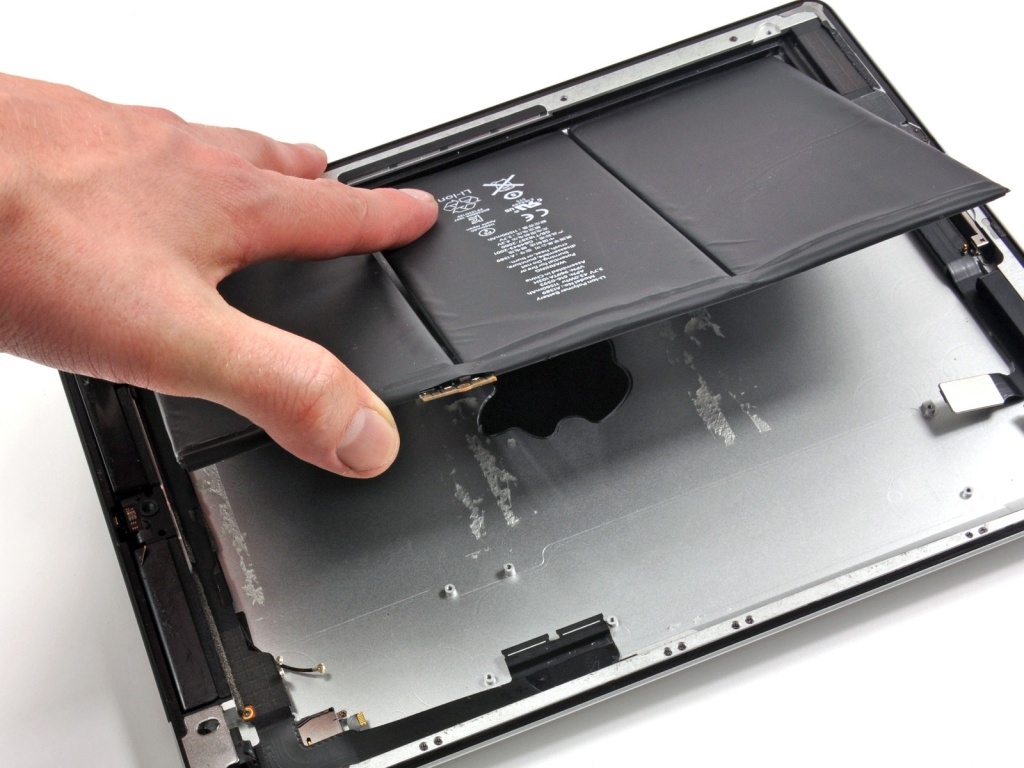

Следующим этапом - снимаем батарею питания new iPad.

Батарея у нового iPad существенно больше, чем была у предшественника. Это обусловлено сохранением автономности работы планшета с новым экраном, имеющим большее энергопотребление.

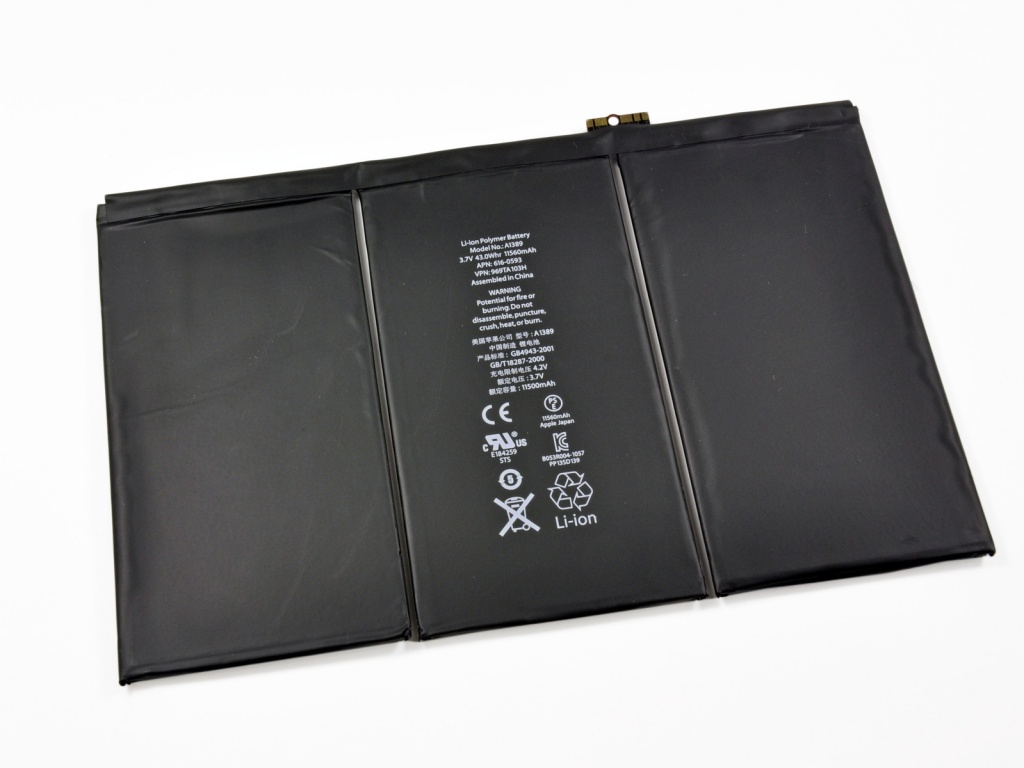

На картинке показана отдельно батарея от new iPad.

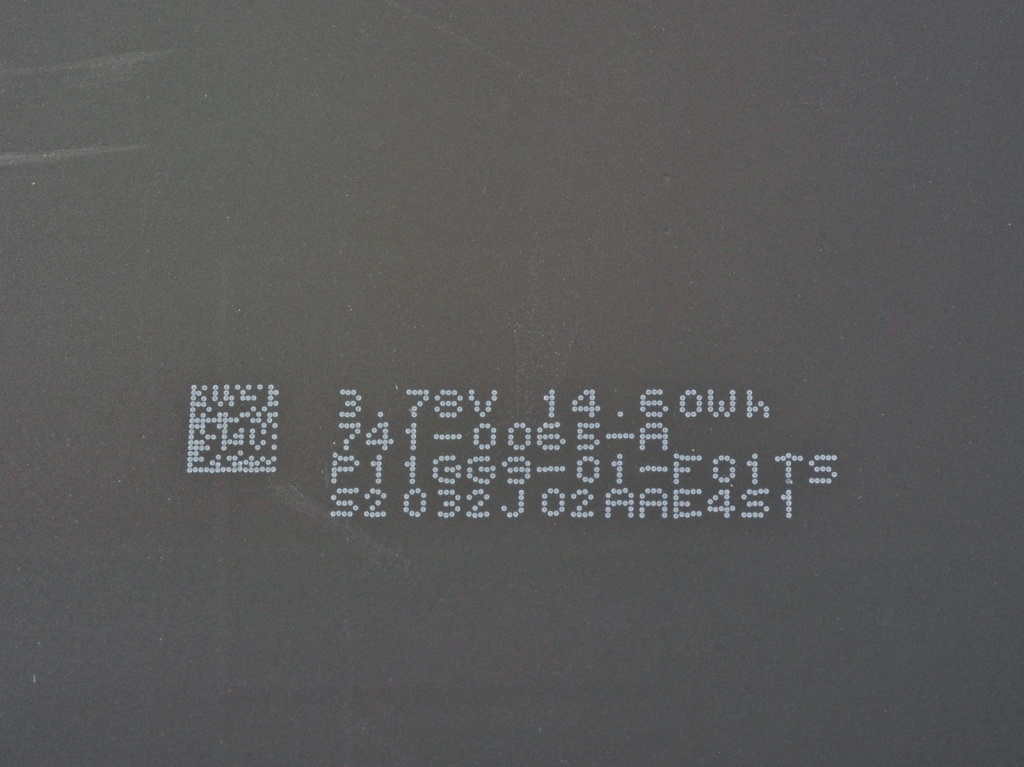

Покажем маркировки батареи от new iPad.

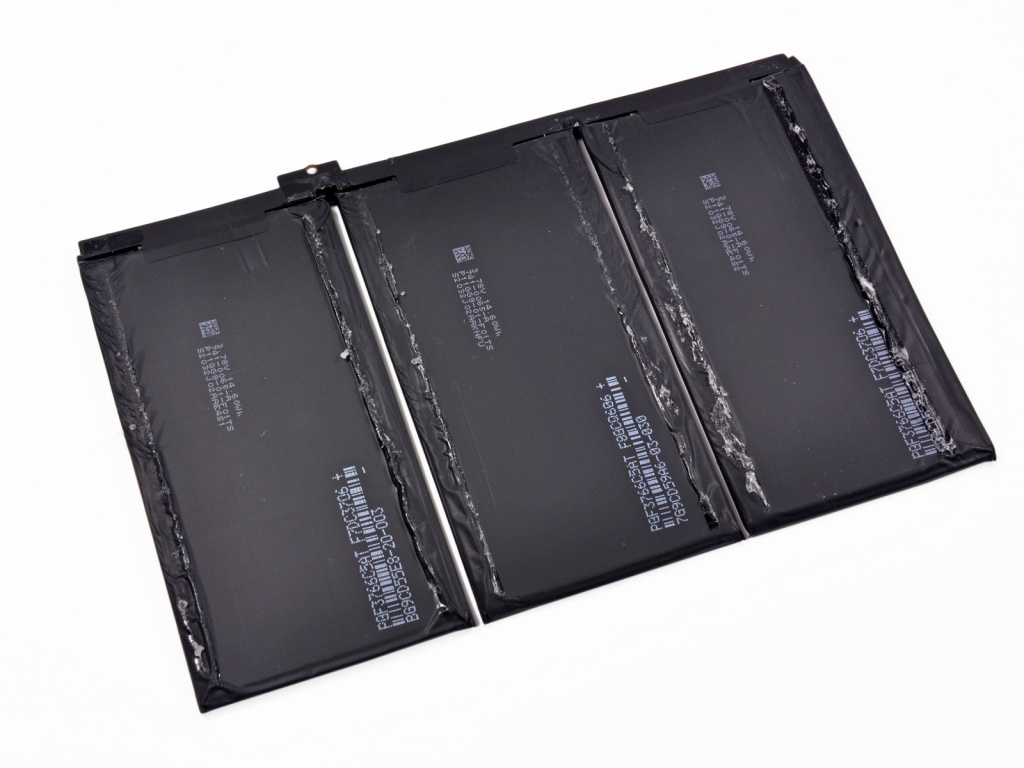

Обратная сторона батареи.

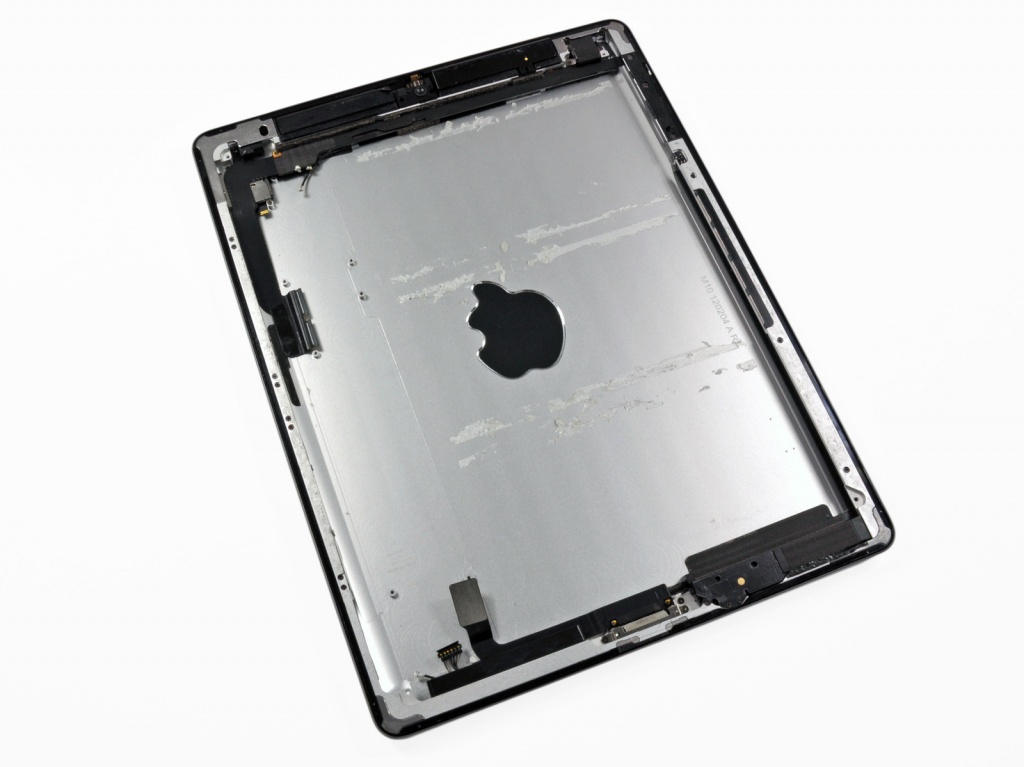

Задняя алюминиевая крышка планшетника.

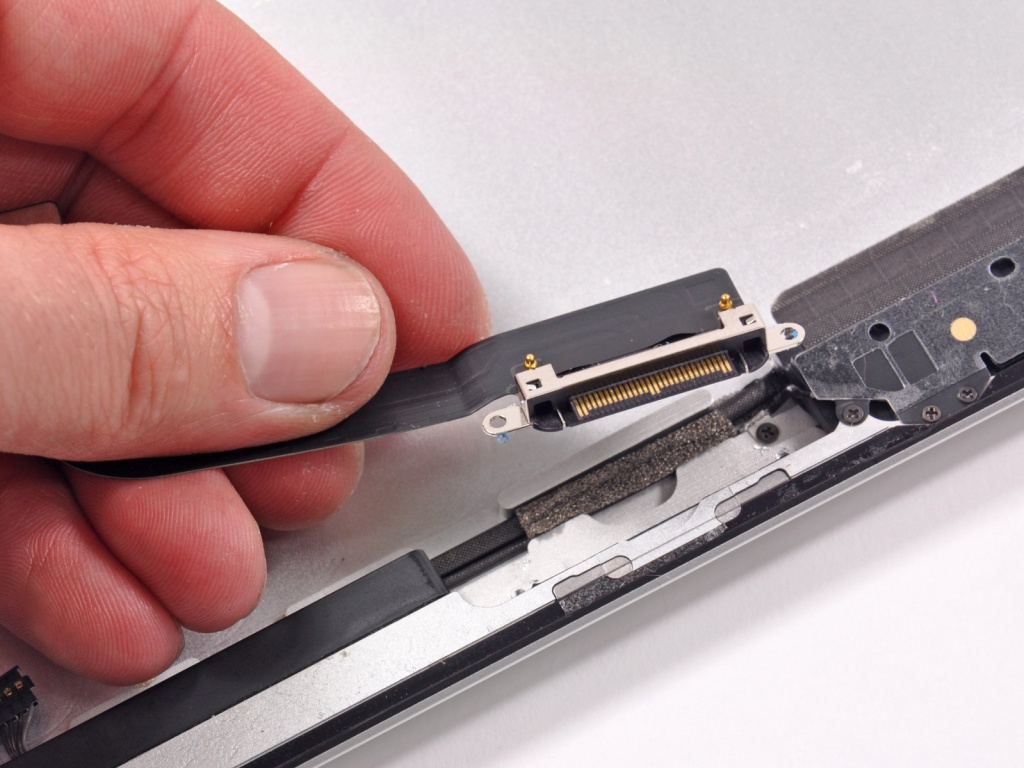

На крышке остался еще установленный шлейф Dock-коннектора, снимаем и его.

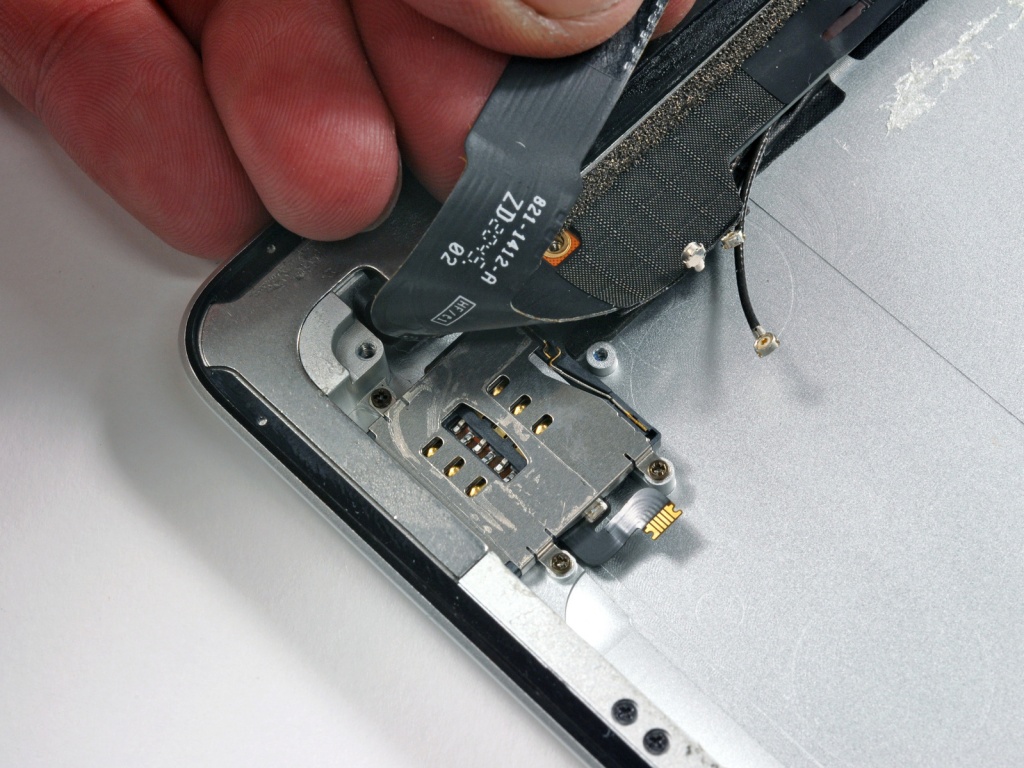

Под этим шлейфом находится слот для сим-карты.

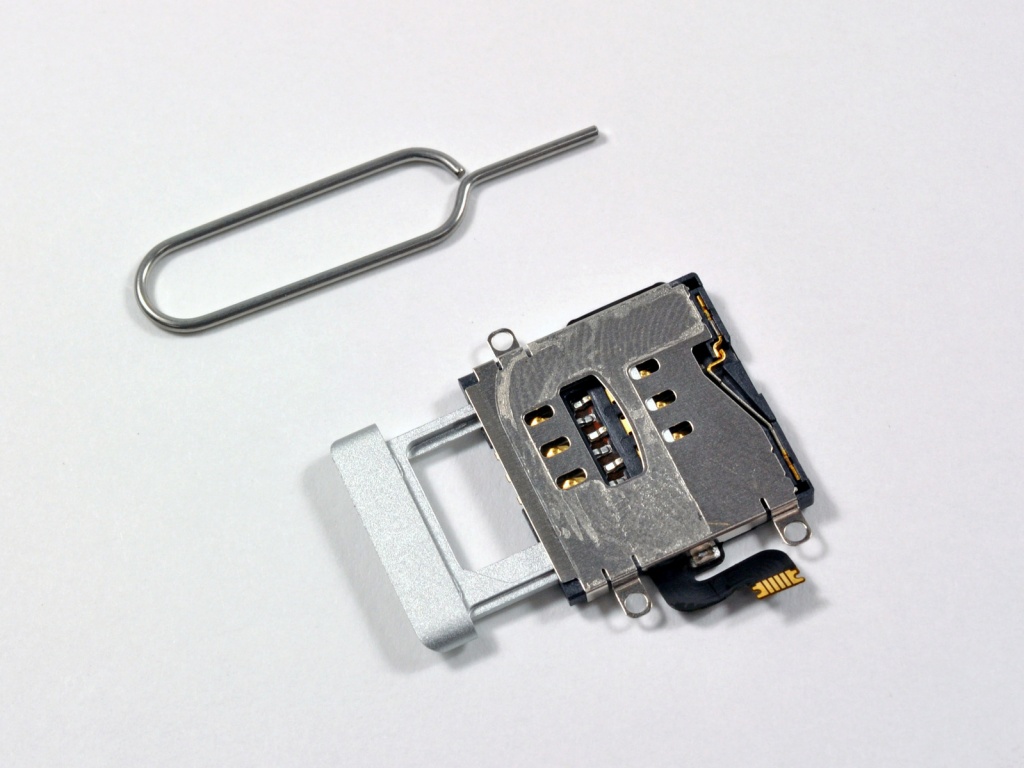

Посмотрим на лоток для sim-card отдельно. Рядом на фотографии традиционная "скрепка" для вынимания сим-карты.

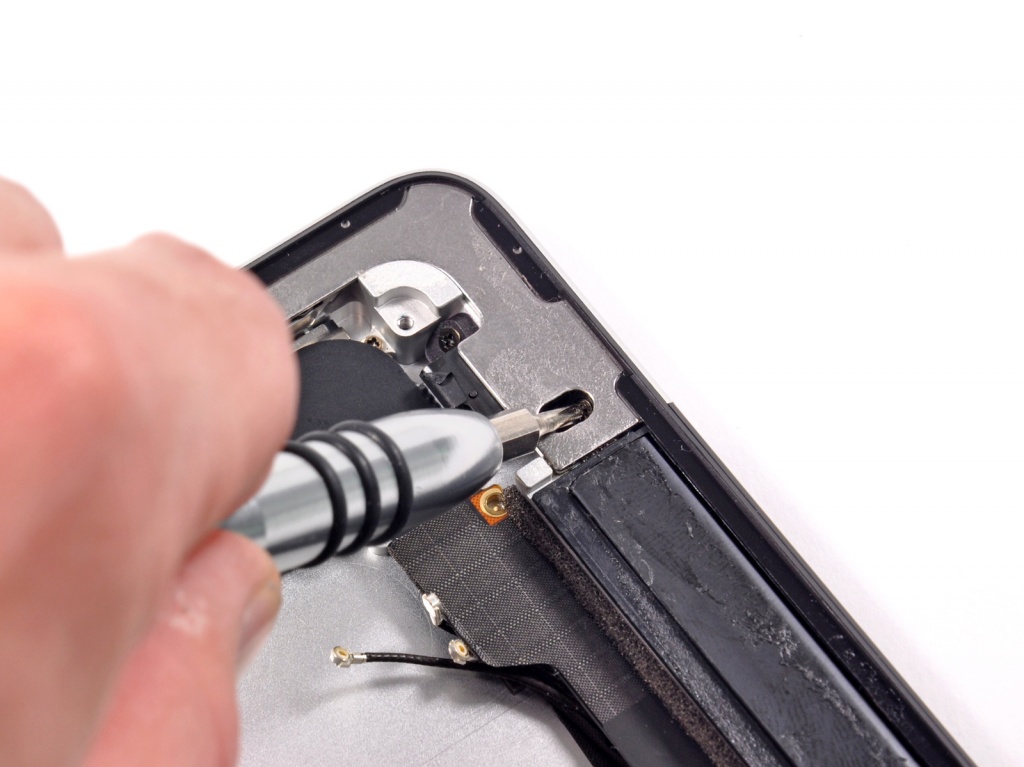

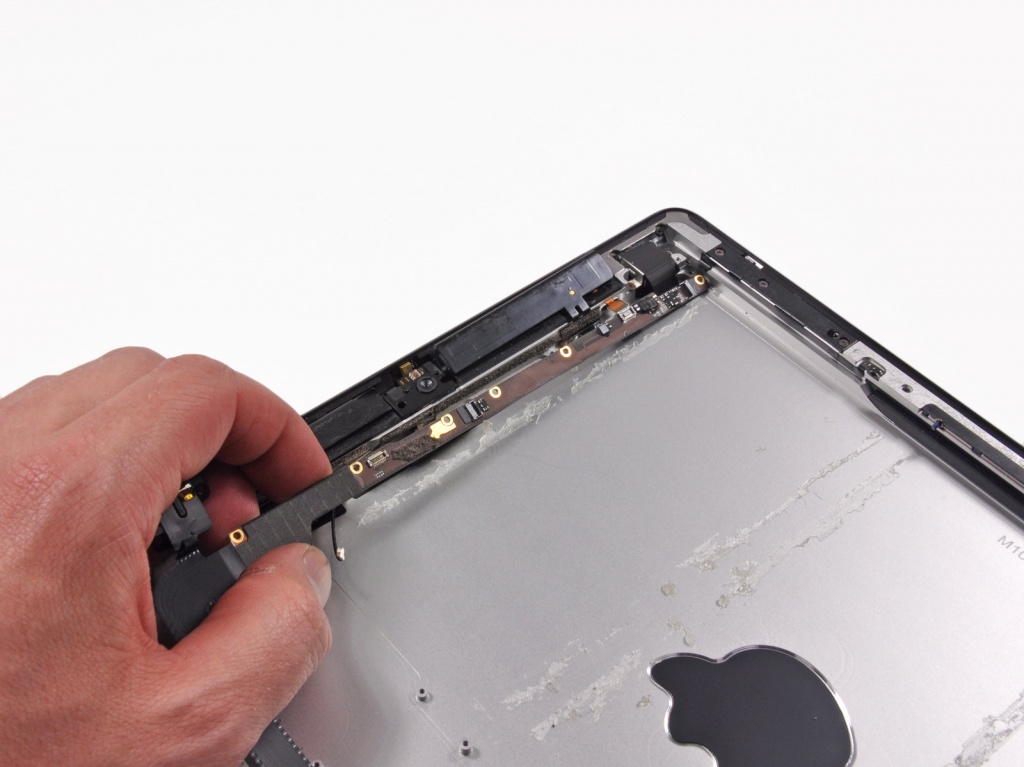

Снимаем шлейф разъема наушников и кнопок управления.

New iPad - разъем наушников и клавиши управления

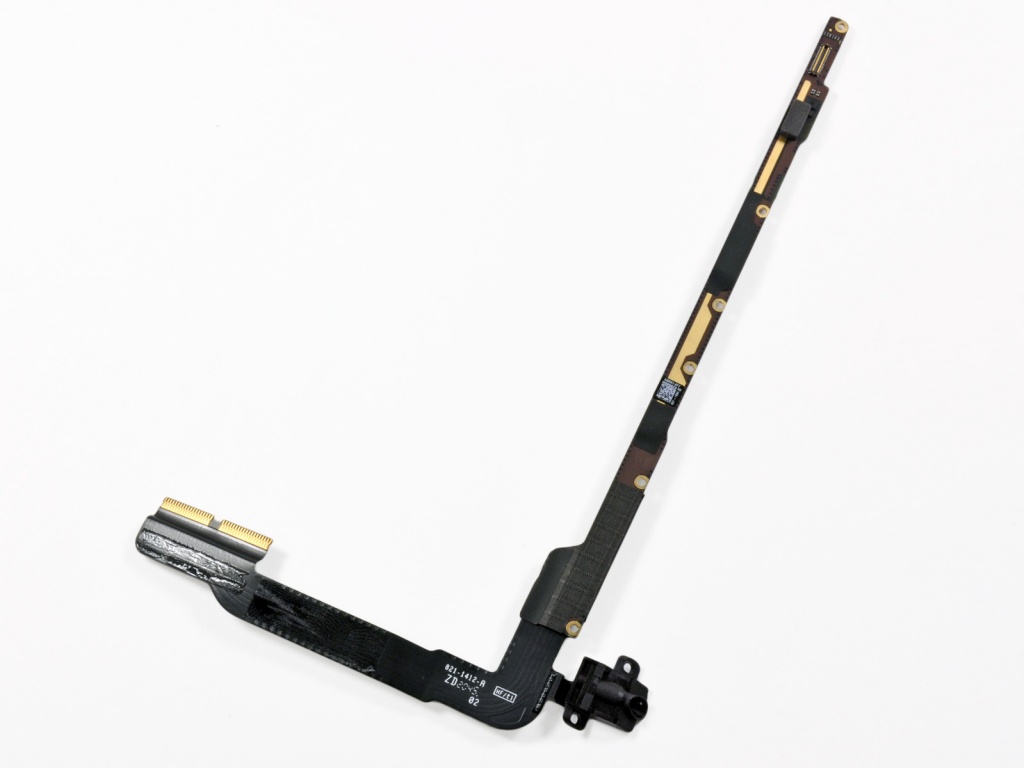

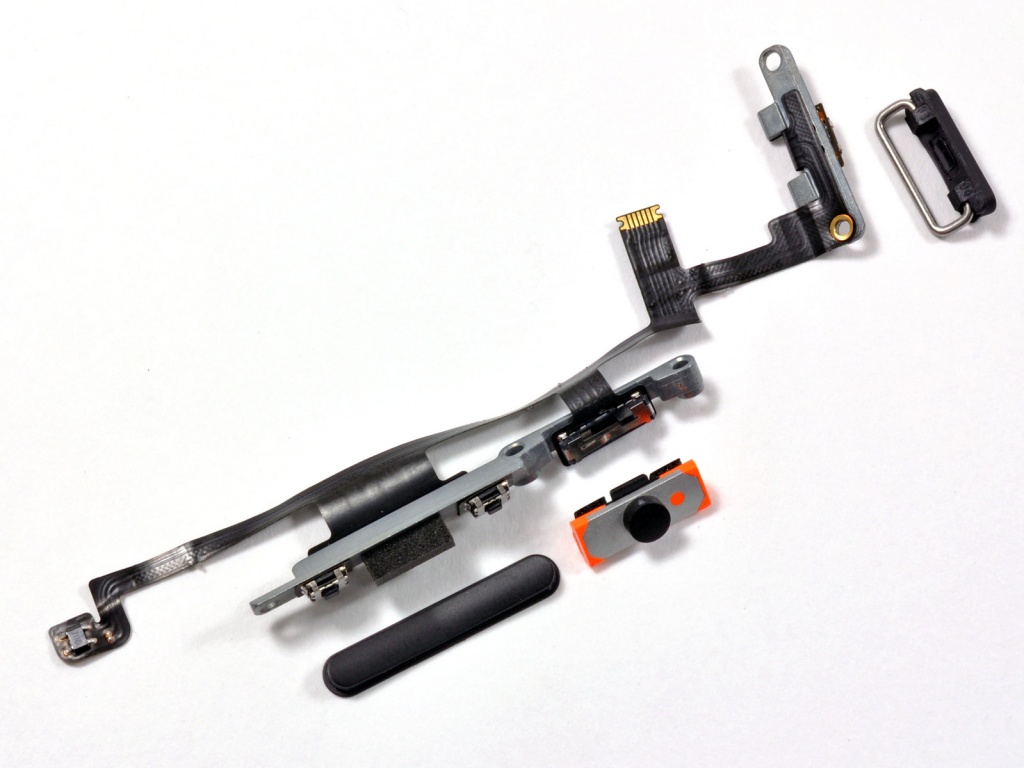

Этот шлейф крупным планом.

Шлейф клавиш управления и гнезда наушников нового iPad

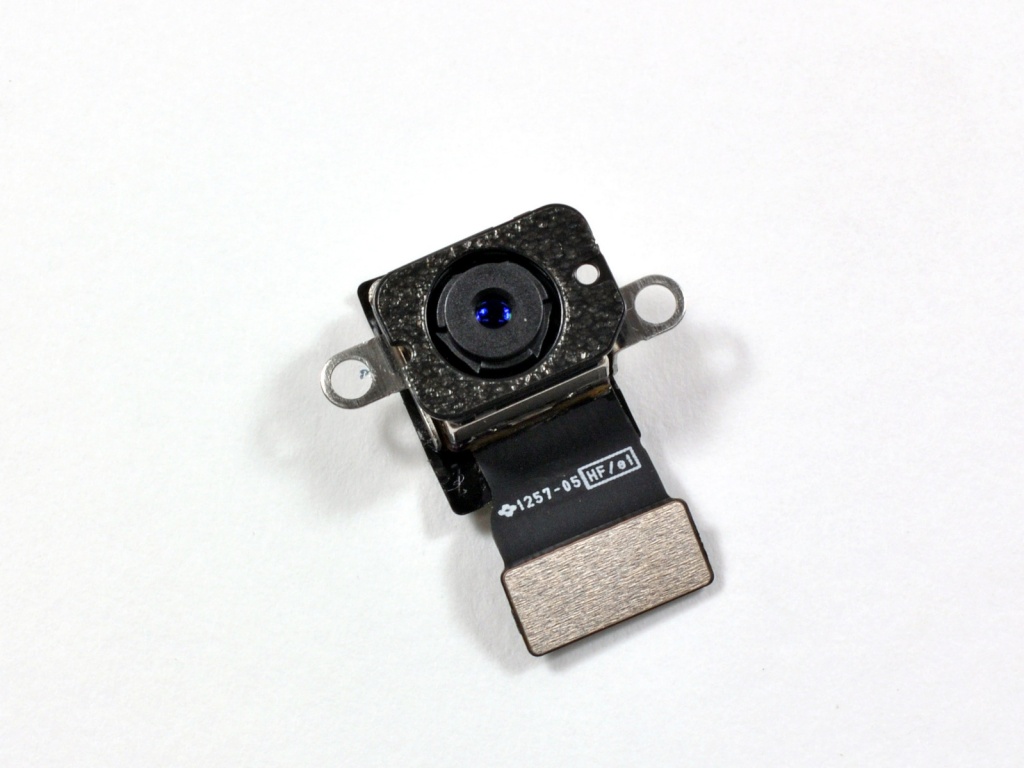

Новая камера new iPad.

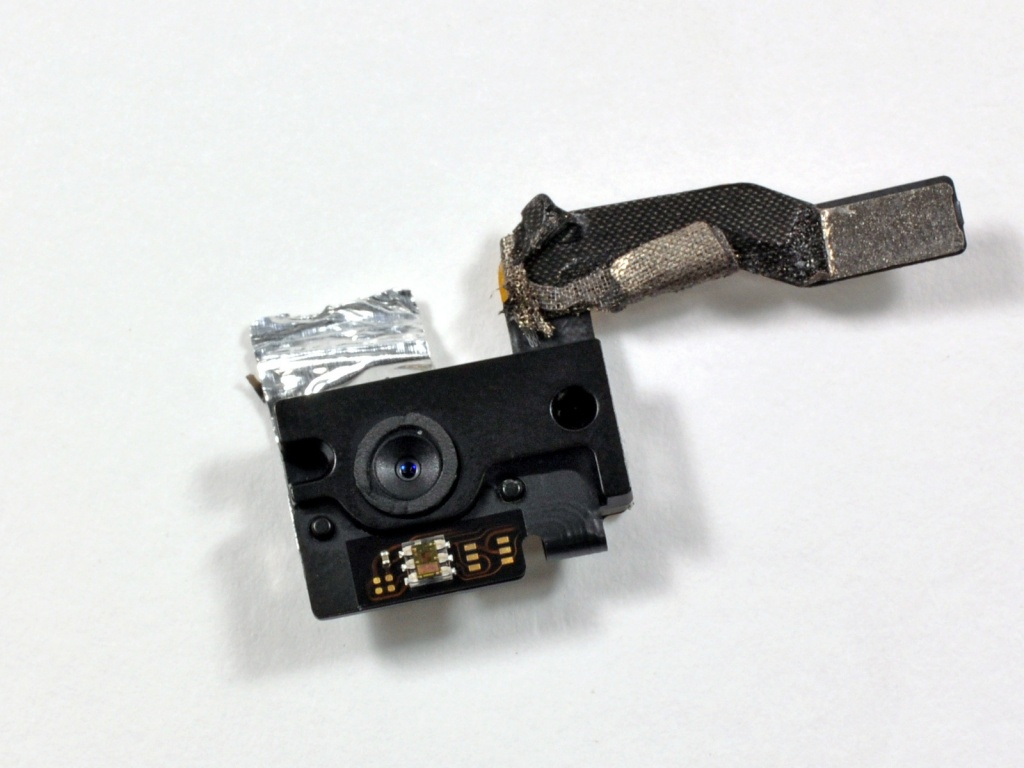

Фронтальная камера планшетника.

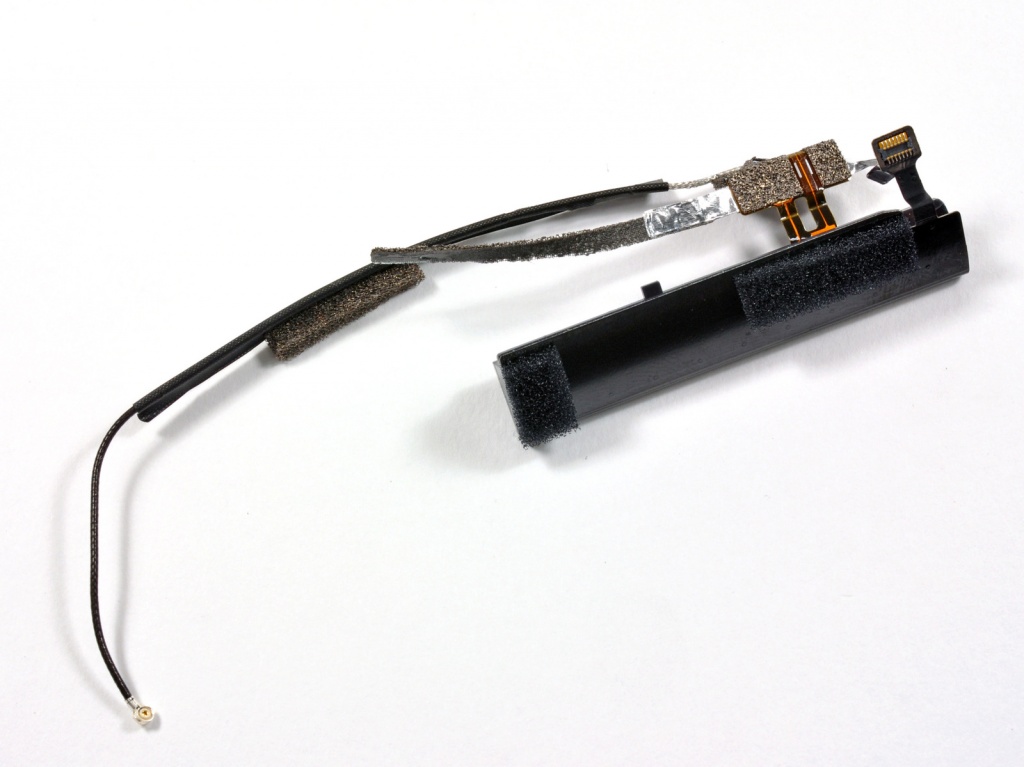

Несколько маленьких запчастей установленных на задней крышке планшетника.

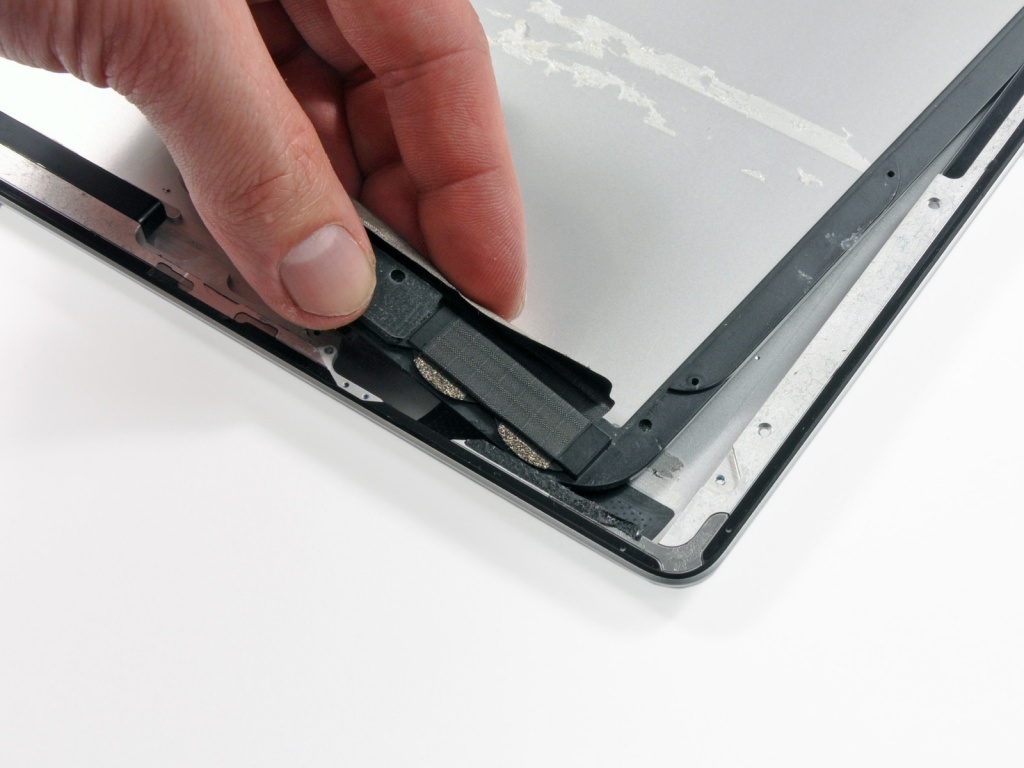

В завершение разборки new iPad можно снять спикеры.

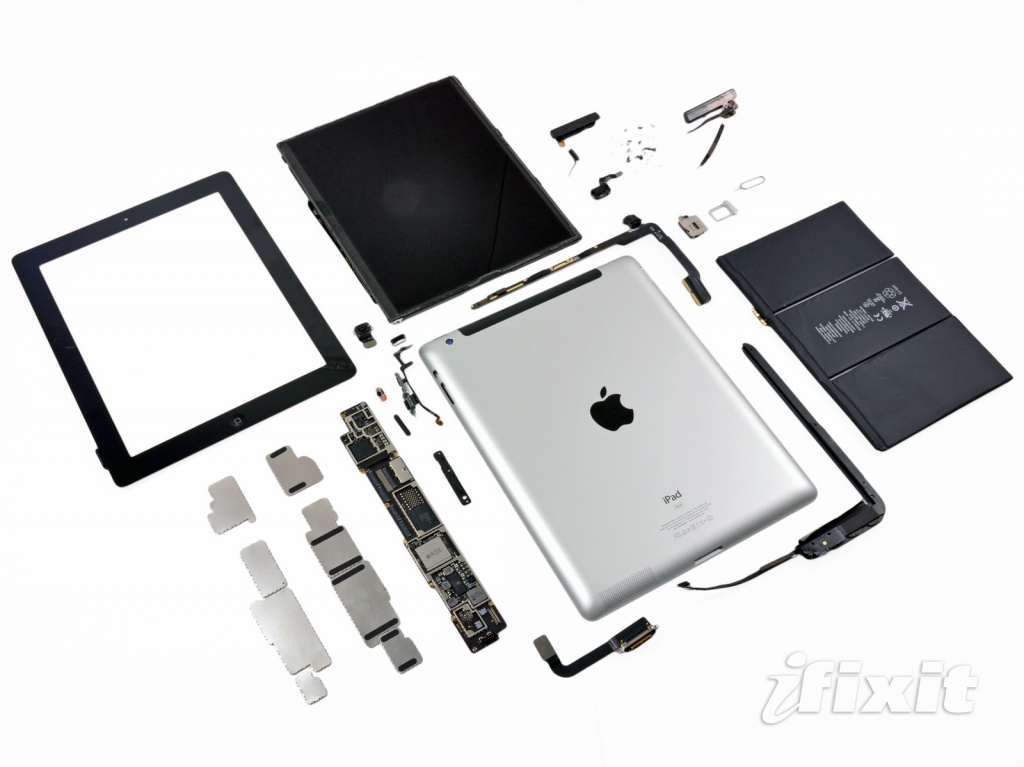

Новый iPad разобран. На следующей картинке вы можете посмотреть на все элементы планшетника.

После полной разборки iPad мы получили заднюю алюминиевую крышку new iPad для печати на ней. Только такая разборка позволит нам без страха производить моддинг. Теперь на нее можно нанести любой рисунок. Процесс сборки планшетника полностью зеркален, начиная с конца мы постепенно идем к его полной сборке. Для моддинга вы можете принести нам только заднюю крышку, если же Вы боитесь такой сложной процедуры - наши специалисты могут разобрать планшет за Вас.
